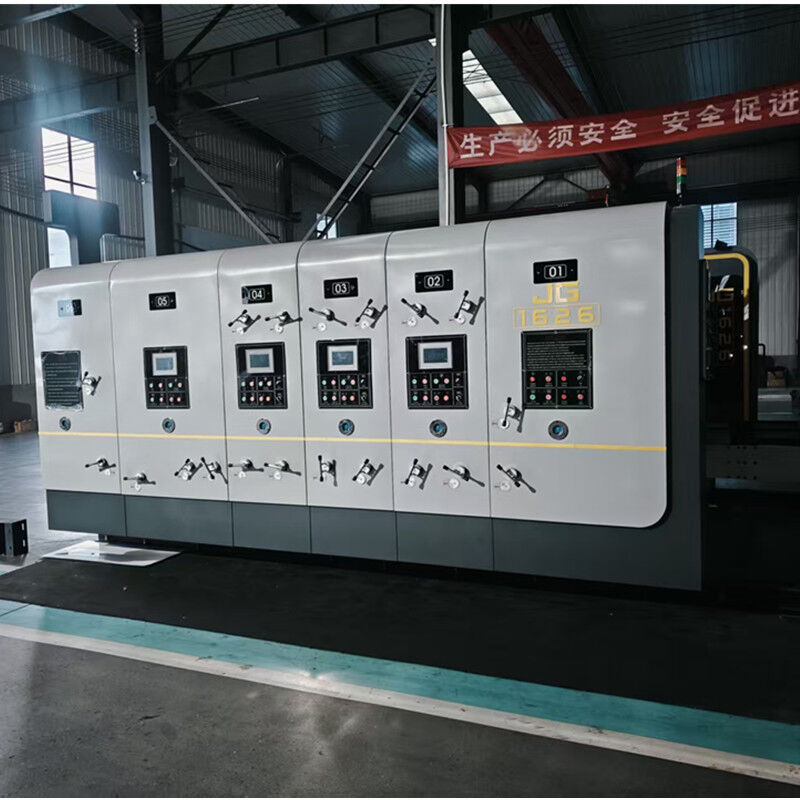

KSPACK 4 machine à imprimer en carton couleur carton ondulé

1. Rouleau d'impression (rouleau de cliché)

[1] diamètre de ¢ 523 mm (avec diamètre de ¢ 536 mm).

[2] meulage de surface en acier de haute qualité, échelle de référence axiale, placage au chrome dur.

[3] pour effectuer la correction d'équilibrage, fonctionnement fluide, pour s'adapter au fonctionnement à grande vitesse.

[4] rouleau fixe à cliquet, avec rainure pour le montage du cliché, pour s'adapter à l'installation rapide et pratique du cliché.

[5] rainure de montage de cliché complète, pour article de cliché de 10 mm.

[6] chargement et déchargement de la plaque d'impression, commande électrique par interrupteur au pied, inversion de sens.

[7] déplacement manuel axial du rouleau d'impression, déplacement maximum de 10 mm.

2. Rouleau de presse d'impression

[1] diamètre de ¢ 155 mm.

[2] utilisation de tuyaux en acier sans soudure de haute qualité, meulage de surface, correction d'équilibrage dynamique, fonctionnement fluide, placage au chrome dur

[3] le rouleau de pression d'impression est réglé manuellement par un curseur transversal, plage de réglage de 0 à 12 mm. Le réglage n'affecte pas le jeu des engrenages pour assurer la précision de la transmission.

3. Rouleaux d'alimentation supérieurs et inférieurs

[1] rouleau supérieur : diamètre ¢ 86 mm, tuyau en acier sans soudure, avec trois anneaux d'alimentation en papier.

[2] rouleau inférieur : diamètre ¢ 155 mm, tuyau en acier sans soudure, meulage de surface, plaqué au chrome dur

[3] le rouleau d'alimentation est réglé manuellement par un curseur transversal, plage de réglage de 0 à 12 mm. Le réglage n'affecte pas le jeu des roues dentées, pour assurer la précision de la transmission.

• Système d'encrage rouleau anilox en acier et rouleau en caoutchouc

[1] diamètre de ¢ 176 mm.

[2] meulage de surface en acier, réticulation de répression, placage au chrome dur.

[3] correction d'équilibrage, fonctionnement fluide.

[4] le nombre de mailles est de 200-280 lignes/pouce en option. Option rouleau céramique 300 lignes/pouce (nécessite un supplément)

[5] avec le dispositif de levage automatique pneumatique du système d'alimentation. (Lors de l'alimentation en papier, le rouleau anilox est abaissé et touche la plaque d'impression, arrêt de l'alimentation en papier

le rouleau anilox est relevé et la plaque est séparée)

[6] rouleau anilox avec embrayage à coin, encrage uniforme, nettoyage facile de l'encre.

[7] diamètre du rouleau en caoutchouc ¢ 153,6 mm. Option système de racle

[8] surface du tuyau en acier recouverte de caoutchouc résistant à l'usure, et correction d'équilibrage effectuée.

[9] caoutchouc avec meulage spécial de haute précision, bon effet de transfert d'encre. Dispositif de réglage fin rapide à auto-blocage pour assurer un encrage uniforme. Le système de quantité d'encre uniforme, l'effet de conversion est bon, prolonge la durée de vie du rouleau en caoutchouc.

5. Mécanisme de réglage de phase

[1] structure à engrenages planétaires.

[2] la phase d'impression utilise le contrôle PLC informatisé avec entrée numérique. (Fonctionnement, arrêt réglables), réglage manuel de la position horizontale, distance de réglage de 10 mm.

[3] pendant le processus d'impression, système de réinitialisation automatique de la plaque d'impression.

[1] pompe à membrane pneumatique, encre stable, fonctionnement et maintenance faciles.

[2] filtre à encre, filtration des impuretés.

[1] mécanisme de freinage du cylindre.

[2] lorsque la machine est séparée ou que la phase est réglée, le mécanisme de freinage limite la rotation de la machine, pour maintenir la position fixe d'origine de l'engrenage.
