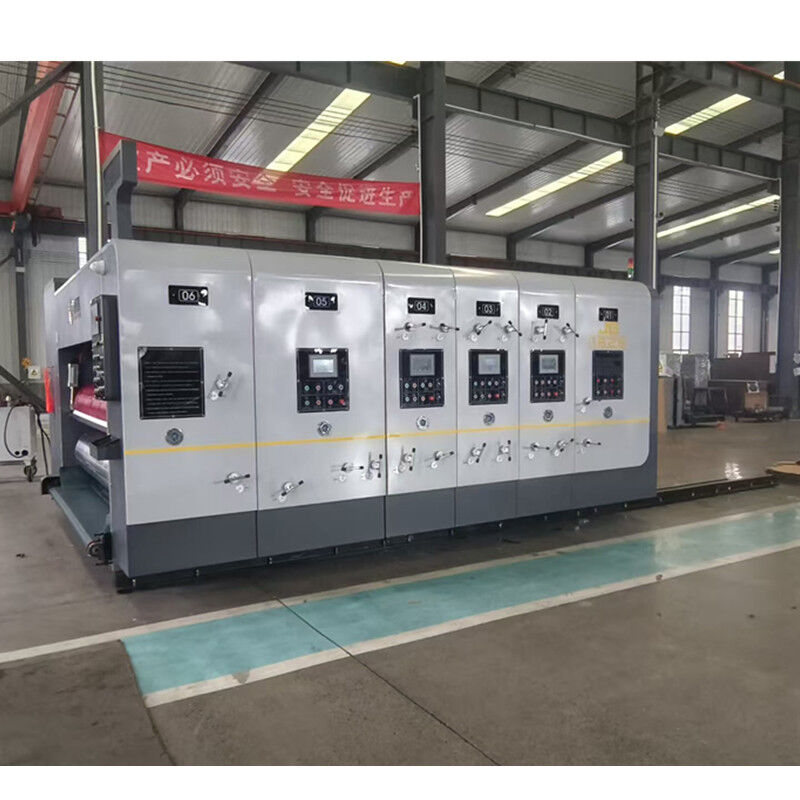

Machine d'impression de boîtes ondulées avec contrôle PLC 4 couleur Flexo Print Die Cutter Slotter pour la production de différentes tailles de cartes

1. Rouleau d'impression (rouleau de cliché)

[1] diamètre de ¢ 523 mm (avec diamètre de ¢ 536 mm).

[2] meulage de surface en acier de haute qualité, échelle de référence axiale, placage au chrome dur.

[3] pour effectuer la correction d'équilibrage, fonctionnement fluide, pour s'adapter au fonctionnement à grande vitesse.

[4] rouleau de cliché fixe à cliquet, avec rainure de cliché suspendue, pour s'adapter à l'installation rapide et pratique de la version.

[5] rainure de cliché complète, pour article de cliché suspendu de 10 mm.

[6] chargement et déchargement de la plaque d'impression, commande électrique par interrupteur au pied, inversion.

[7] déplacement manuel axial du rouleau d'impression, mouvement maximum de 10 mm.

2. Rouleau de presse d'impression

[1] diamètre de ¢ 155 mm.

[2] utilisation de tuyaux en acier sans soudure de haute qualité, meulage de surface, correction d'équilibrage dynamique, fonctionnement fluide, placage au chrome dur

[3] rouleau de pression d'impression à curseur transversal pour ajuster manuellement la plage de réglage de 0 à 12 mm. L'ajustement n'affecte pas le jeu des engrenages pour assurer la précision de la transmission.

3. Rouleaux d'alimentation supérieurs et inférieurs

[1] rouleau supérieur : diamètre ¢ 86 mm, tuyau en acier sans soudure, avec trois anneaux d'alimentation en papier.

[2] rouleau inférieur : diamètre ¢ 155 mm, tuyau en acier sans soudure, meulage de surface, placage au chrome dur

[3] rouleau d'alimentation à curseur transversal pour ajuster manuellement la plage de réglage de 0 à 12 mm. L'ajustement n'affecte pas le jeu des roues dentées, pour assurer la précision de la transmission.

• Système d'encrage en caoutchouc sur rouleau anilox en acier

[1] diamètre de ¢ 176 mm.

[2] meulage de surface en acier, répression réticulée, placage au chrome dur.

[3] correction d'équilibrage, fonctionnement fluide.

[4] nombre de mailles, sélection de 200-280 lignes/pouce. Option rouleau céramique 300 lignes/pouce (à payer)

[5] avec le système d'alimentation, dispositif de levage automatique pneumatique. (Lors de l'alimentation en papier, le rouleau anilox est abaissé et touche la plaque d'impression, arrêt de l'alimentation en papier

le rouleau anilox est relevé et la plaque est séparée)

[6] rouleau anilox avec embrayage de type coin, encrage uniforme, nettoyage facile de l'encre.

[7] diamètre du rouleau en caoutchouc ¢ 153,6 mm. Option système de racle

[8] surface du tuyau en acier recouverte de caoutchouc résistant à l'usure, et correction d'équilibrage.

[9] caoutchouc dans un meulage spécial de haute précision, bon effet de transfert d'encre. Dispositif de micro-réglage rapide à auto-blocage pour assurer un encrage uniforme. La quantité d'encrage uniforme, l'effet de conversion est bon, prolonge la durée de vie du rouleau en caoutchouc.

5. Mécanisme de réglage de phase

[1] structure à engrenages planétaires.

[2] phase d'impression utilisant le contrôle PLC informatisé, saisie numérique. (Marche, arrêt réglables), réglage manuel de la position horizontale, distance de réglage de 10 mm.

[3] pendant le processus d'impression, système de réinitialisation automatique de la plaque d'impression.

[1] pompe à membrane pneumatique, encre stable, fonctionnement et maintenance faciles.

[2] filtre à encre, filtration des impuretés.

[1] mécanisme de freinage de cylindre.

[2] lorsque la machine sépare ou ajuste la phase, le mécanisme de freinage limite la rotation de la machine, pour maintenir le point fixe de la position d'engrenage d'origine.
