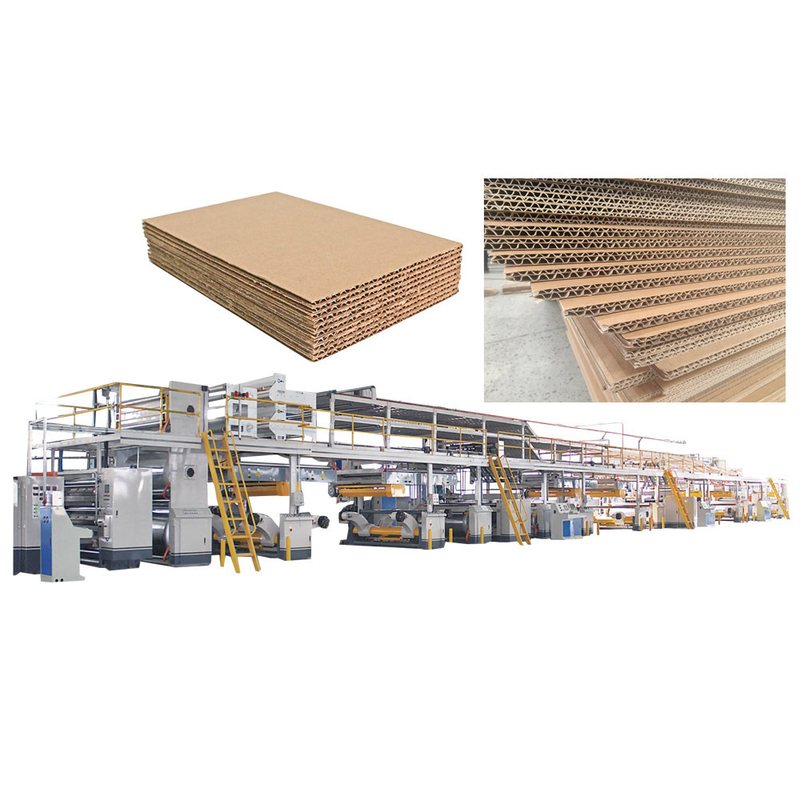

Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant

Ligne de production de carton en carton ondulé à 5 couches

Produits - Chaîne de production en carton ondulé
  • Nom de la machine
    Usine de fabrication de cartons ondulés à 5 couches
  • La largeur de la ligne
    Il est de 1600 mm, 1800 mm, 2000 mm, 2200 mm, 2500 mm.
  • Produit fini
    Carton ondulé à trois couches, à cinq couches et à sept couches
  • L'espace a eu besoin
    200 mètres par minute
  • Vitesse de la machine
    180 pièces par minute
  • métrail brut utilisé
    petit pain de papier de métier
  • Tension de machine
    380V 220V 415V
  • type de support de roulement de moulin
    Pour l'hydraulique
  • Expérience de production
    15 ans
  • Type de fonctionnement de la machine
    Entièrement automatiquement
  • Lieu d'origine
    Chine
  • Nom de marque
    KS Pack
  • Certification
    CE ISO SGS
  • Numéro de modèle
    1 800 mm
  • Quantité de commande min
    1 série
  • Prix
    negotiable
  • Délai de livraison
    25 à 30 jours ouvrables
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacité d'approvisionnement
    30 ensembles par mois

Ligne de production de carton en carton ondulé à 5 couches

  • Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant
  • Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant
  • Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant
Obtenir le prix Contactez

Ligne de production de carton en carton ondulé à 5 couches


1.Construction de la machine

Résistant à rouleaux hydraulique
1)Remplacement du rouleau du moulin pour le chargement du rouleau de papier artisanal
2) Plage de papier de serrage: maximum 2200 mm minimum 700 mm diamètre du papier de serrage: maximum ¢1500 mm minimum ¢350 mm 3) diamètre de la broche du papier: ¢242 mm pression de fonctionnement de la source d'air (Mpa): 0,4 à 0,8 mpa

Préchauffage
1) largeur de travail: 2200 mm
2) diamètre du rouleau de préchauffage: ¢900mm enveloppement Range de réglage de l'angle: 360° enveloppement en rotation Diamètre de l'axe de l'angle: ¢110mm×2 3) température de la vapeur: 150-180°C pression de la vapeur: 0,8-1,3mpa 4) puissance du moteur:Système de fonctionnement à courte durée de vie (S2) de 370 W

Une seule machine à faire.
1) Rouleau principal en carton ondulé: ¢380 mm (selon les différents types de carton ondulé et différents), rouleau sous pression ¢384 mm, rouleau de préchauffage ¢400 mm. 2) Le rouleau ondulé est traité par pulvérisation de carbure de tungstène.


transport de charges lourdes sur le pont

1)Le squelette principal de cette pièce est constitué d'acier de canal, d'acier I, d'acier d'angle, etc.

2) Les deux côtés sont équipés d'un garde-corps de sécurité et d'une pédale d'ermitage de sécurité, la surface d'opération est équipée d'un escalier mécanique de sécurité, pour assurer la sécurité du personnel et un fonctionnement facile.


Machine à double face


Le châssis est en acier à canal 360 mm, plaques chauffantes chromées de 600 mm *16 et 10 groupes de plaques de contact.affichage de la température, moteur de conversion de fréquence.


Machine à dentition longitudinale à couteau fin à l'aide d'un ordinateur NC

Le couteau de commande du servo-moteur synchrone rangée, rangée. Réinitialisation automatique. Taille précise. Temps de commande de changement 3-8 secondes. Deux machines peuvent être utilisées pour changer l'ordre immédiatement sans ralentir.Stocker 999 groupes de commandes pour réaliser un changement automatique ou manuel sans arrêt.

2Une brève introduction

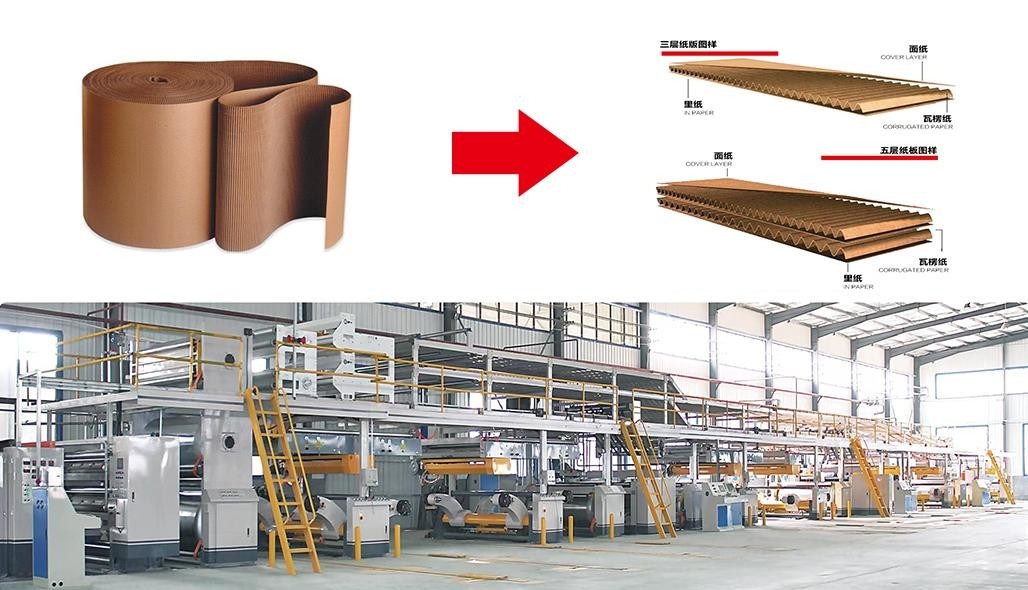

La matière première est un rouleau de papier artisanal, le produit fini est un carton ondulé à 3 couches, 5 couches et 7 couches.

La ligne de production de carton ondulé à 7 couches peut faire 7 couches, 5 couches et 3 couches
La ligne de production de carton ondulé à 5 couches peut produire 5 couches et 3 couches
3La ligne de production de carton ondulé en couche peut faire 3 couches
La taille que nous pouvons faire 1400mm, 1600mm, 1800mm, 2000mm, 2200mm, 2500mm, dites-nous la vitesse que vous voulez, alors nous pouvons vous recommander la ligne de production appropriée en conséquence

La ligne de production de carton ondulé, également appelée ligne ondulée, est un équipement de production clé pour les fabricants de cartons ondulés.Il est principalement utilisé pour transformer le papier de base en carton onduléLa ligne de production de carton ondulé est composée d'équipements de finition humide et d'équipements de finition sèche, ainsi que de pièces importantes telles que le système de gestion de la production.

La ligne de production complète de carton ondulé est composée d'un support à rouleaux de moulin sans arbre, de type sans doigts et de type simple
(type aspiration sous vide). préchauffage, double pont, machine à coller, machine à faire double, machine à couper, machine à découper, système d'empilage et de fabrication de colle.Notre société pour absorber la technologie de pointe d'autres paysNous obtenons des commentaires de nos utilisateurs et sur la base de notre expérience de plus d'années pour développer la nouvelle production.,Une bonne qualité de papier, structure compacte et belle apparence

Principe de fonctionnementLe principe de fonctionnement de la ligne de production de carton ondulé est de préchauffer le papier de base du rouleau, de presser la corrugation, la colle, la liaison et la forme, de séparer le papier et de presser la ligne,couper dans du carton standardLe processus spécifique comprend: Le papier de base est envoyé à la chaîne de production par le support de papier et l'épissère automatique de papier,et est préchauffé par le préajustement de préchauffageLe papier entre dans la machine ondulée à une face et est pressé par le rouleau ondulé pour former une forme ondulée.La machine de revêtement de colle applique uniformément la colle entre le papier ondulé et le papier de faceLe carton ondulé traité par l'équipement de l'extrémité humide est envoyé à l'équipement de l'extrémité sèche pour être coupé.déformé, de coupe transversale et d'empilement.


3. Partie fournie par le client


Partie fournie par le client
1, système de chauffage à vapeur: recommandé avec une chaudière à vapeur de 4000 kg/h une pression de 1,25mpa pour le tuyau à vapeur.
2Compresseur d'air, tuyau d'air, tuyau de transport de colle.
3L'alimentation électrique et le câble sont reliés à l'armoire d'exploitation et aux conduites.
4, sources d'eau, conduites d'eau, seaux, etc.
5, l'eau, l'électricité, le gaz, la fondation, l'installation des avions, le génie civil.
6, du papier d'essai, de l'amidon de maïs (patate), de la soude caustique industrielle, du borax et d'autres matériaux.
7, huile d'équipement, huile de lubrification, huile hydraulique, graisse.
8- nourriture et logement pour le personnel d'installation et de mise en service et fournir des travailleurs d'installation pour coopérer à l'installation.
