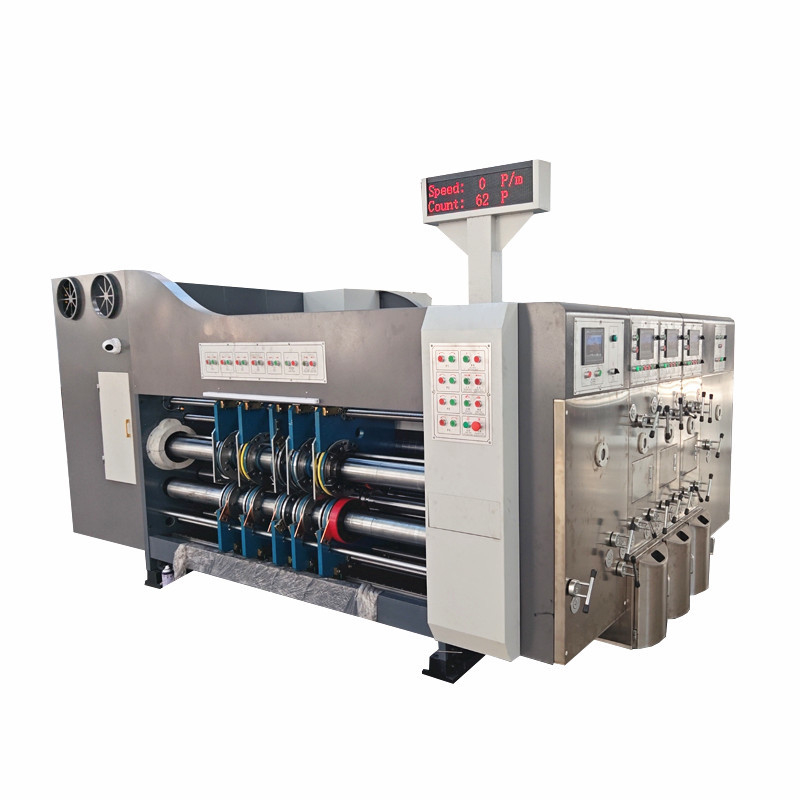

Machine à imprimer en carton automatique Machine à imprimer en carton automatique Machine à imprimer en carton ondulé
1Procédure de fabrication des boîtes
| Première étape | Fabriquer du carton ondulé à 3 couches et à 5 couches à partir de rouleaux de papier artisanal |
| Deuxième étape | Impression couleur, fente et découpe sous pression |
| Steo trois. | utilisez une machine à colle pliable pour coller la boîte |
2.Slotter unité - juste entrée longueur largeur et hauteur, puis la machine sera réglée en même temps
1. dispositif de conduite sous pression •le diamètre de l'arbre est de φ71 mm et la surface est broyée. chrome dur pour un mouvement en douceur. •, effectuer une correction d'équilibre et fonctionner en douceur.•Réglage manuel du cadran d'écart de la roue sous pression, la plage de réglage est de 0 à 12 mm.
2, mécanisme de réglage transversal du support d'outil à fente
(1), le diamètre de l'arbre est de φ124 mm, la surface est broyée, chrome dur et le mouvement est stable.
(2) La largeur du couteau de fente est de 5 à 7 mm.
3, acier allié matériau traitement thermique de broyage denté couteau à fente, dureté et ténacité sont bonnes.
(4) le matériau en acier allié est traité thermiquement et poli, et le bord est tranchant et la précision est élevée.
(5)Réglage de la position transversale du rouleau à pression et du siège de coupe à fente et réglage manuel des joints mécaniques.
(6) Deux arbres de papier d'alimentation sont ajoutés au milieu de la ligne de fente et de pressage pour assurer la précision de lissage de la fente et du petit carton, ce qui évite grandement le gaspillage de papier..
3.Machine de réglage de phase à fente
(1)Construction des engins planétaires.
(2) réglage électrique numérique à 360° en phase en fente (opération et arrêt peuvent être réglés).
4, mécanisme de réglage de la hauteur de la boîte
(1)Construction des engins planétaires.
(2)Réglage électrique numérique à un pôle.
(3) taille de l'ouverture du carton: la tête de coupe est opposée et deux positifs, 130 mmx40 mmx50 mm
3. système d'alimentation à rouleaux de pointe
(1) alimentation au papier auxiliaire par aspiration, - selon les différentes conditions de pliage du carton, le volume d'air peut être réglé pour assurer une alimentation en papier en douceur.
(2), le papier est soulevé et le papier est entraîné par le cylindre, ce qui est rapide et économique.
(3) Adopter le système d'alimentation à rouleaux de pointe.
(4) La position de l'écrou latéral et de l'écrou arrière sont réglées électriquement; l'ouverture de l'écrou avant est réglée manuellement.
(5) Dispositif d'alimentation séparé (l'alimentation continue ou continue peut être sélectionnée selon les besoins).
(6), compteur d'alimentation en papier, régler et afficher la quantité de production.
4. rouleau d'alimentation en papier
(1) Le diamètre extérieur du rouleau supérieur est de φ100 mm.
(2) acier inoxydable de haute qualité, enveloppé d'un caoutchouc résistant à l'usure, et correction de l'équilibre.
3) le rouleau inférieur φ124 mm en relief, chrome dur, et correction de l'équilibre.
(4) le cadran de dégagement des rouleaux d'alimentation en papier est réglé manuellement, la plage de réglage est de 0 à 12 mm.
(5) dispositif de zéro automatique (5) L'unité d'alimentation en papier, l'unité d'impression et l'unité à fente sont réglées électriquement à zéro.les empreintes d'essai deux peuvent être réglées à la position correcte, réduisant les déchets de carton. Contrôle de l'hôte; l'image du moteur représente l'état de l'interrupteur principal du moteur, la vitesse actuelle est affichée ci-dessus, La vitesse fixe est la vitesse réglée.Quand l' hôte est arrêté, remplir le numéro et ouvrir l'hôte. La machine fonctionne en fonction de la vitesse définie. Il y a deux types de [mode d'alimentation] [continu], cliquez pour envoyer le mode papier pour la conversion, contrôle de comptage;pour le nombre de papiers de production, nombre réel = réglage de l'alarme après la quantité Contrôle de déflecteur; réglage manuel gauche et droit, haut et bas
5.dispositif d'élimination des poussières (facultatif)
(1) Le dispositif de dépoussiérage par pinceau de papier peut éliminer les impuretés de la surface d'impression du carton en grande quantité et améliorer la qualité d'impression.

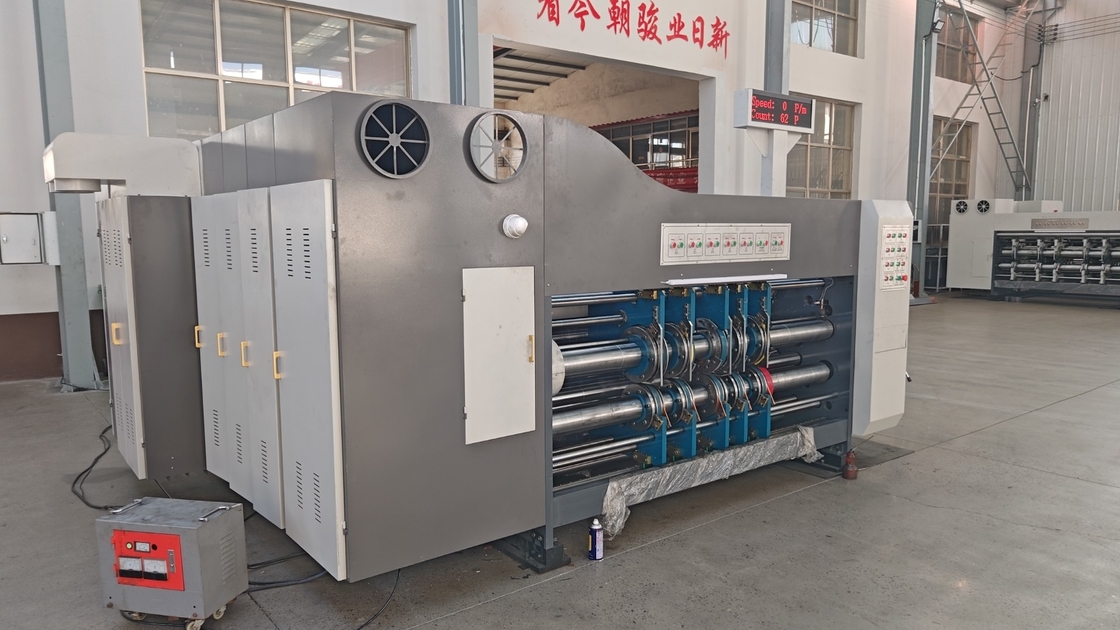

6- Une partie de la photo.
