Chaîne de production ondulée de carton de mur de l'industrie du papier 3Ply 330KW

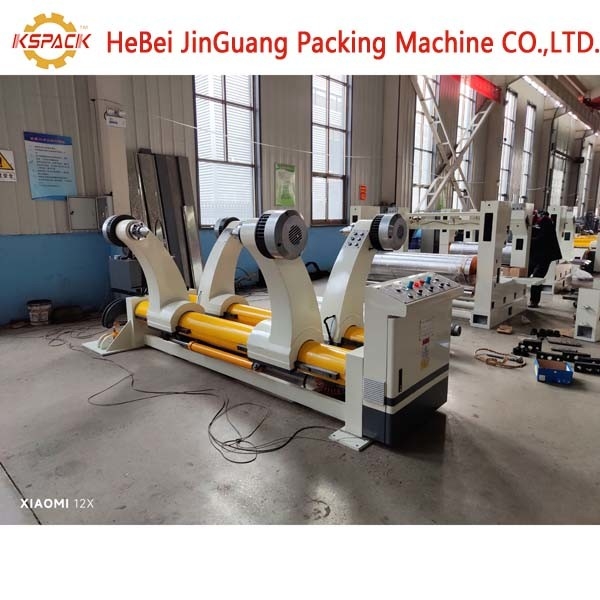

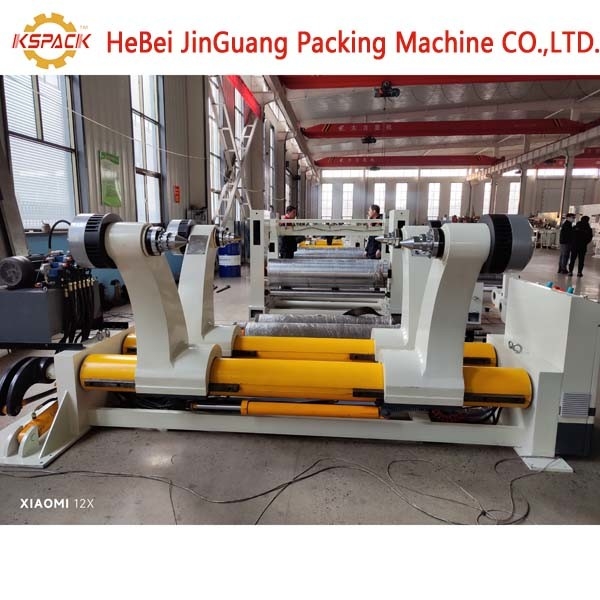

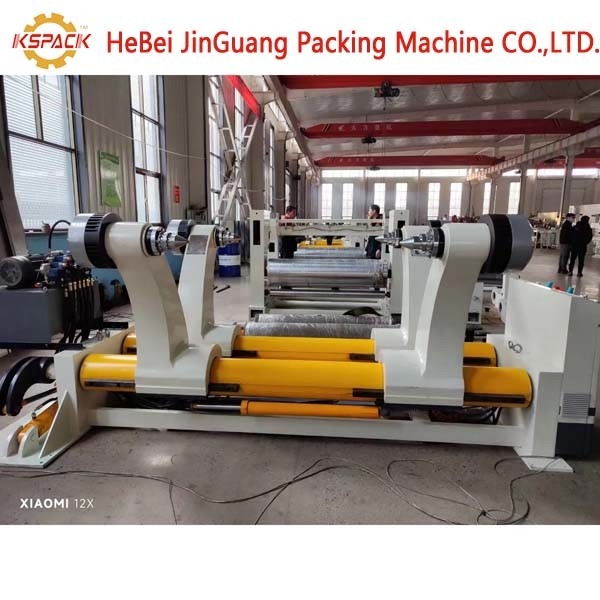

Équipement un : Support de petit pain de moulin électrique

Support de petit pain de moulin électrique de modèle de contrôle (type de fonte)

Le bras de papier de soutien de machine de support peut être fait fer à fonte ou de boîte

1) Caractéristiques structurelles

la structure symétrique de ★ peut être installée en même temps deux paquets de tube de papier, peut être employée pour que la machine directe change le papier

★ o électrique maintenant, libération, se déplaçant sur le gauche et droit

le ★ freinent l'ajustement utilisant le système de plat de disque.

★ avec l'expansion automatique à deux étages du trombone, taille principale de bride 3 pouces

2)Paramètres techniques

1. modèle actif de support de papier : Élém. élect. mécanique

portée du papier 2.clamp : 1400mm maximum 1800mm, minute 100mm

diamètre 3.clamp : ¢1400mm maximum

poids de charge maximum du côté 4.single : 1500kgs

5.power : 380 volts, 50hz

6. retournez la puissance de moteur : puissance de moteur de bride de 1.5kw /set : ensemble 0.75kw 4

modèle du frein 7.manual (modèle pneumatique de frein d'option)

marque 8.electric : NOTE DE DELIXI

9. poids de machine : 2.3T

3)A principalement acheté des pièces, des matières premières et l'origine

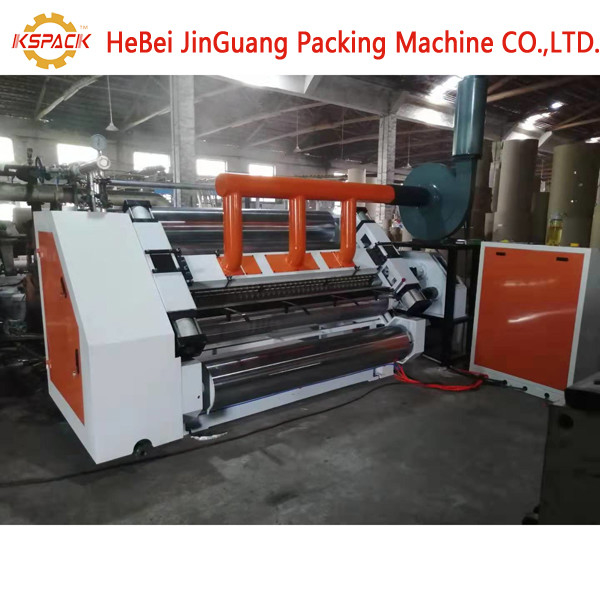

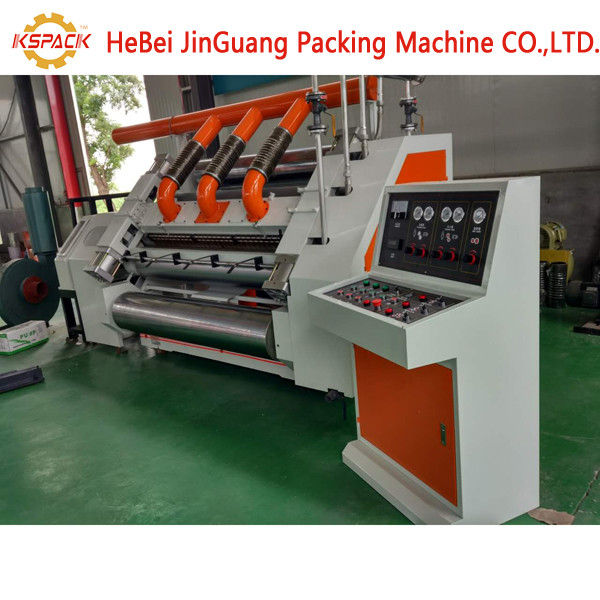

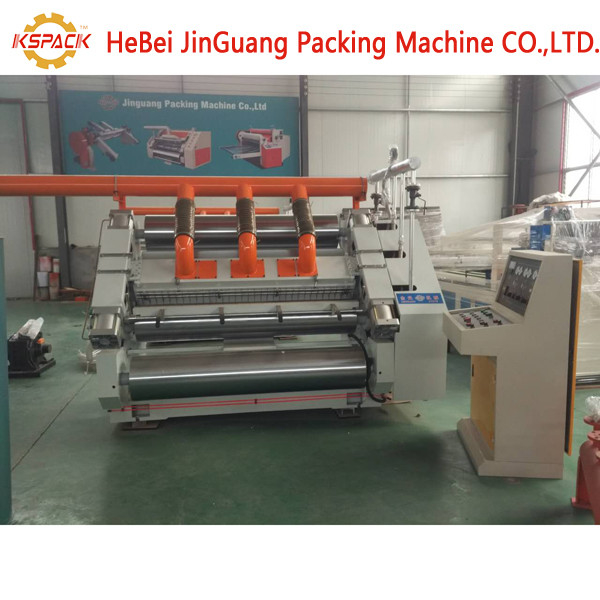

Équipement deux : Gifle simple machine-1400mm du vide SF-280

caractéristiques de ※ :

1. Adoptez le style de couverture adsorbent la structure, le match avec le bobinier à haute pression, match de bobinier avec le quiter, air et le contrôle électrique centrated dans la table de travail d'opération, distance avec le côté principal d'opération de machine de machine1.5 m .main ont tout la couverture.

2. Le siège de machine avec le panneau mural tout le fer de cas, l'épaisseur du panneau de mur 130mm, seul adoptent la boîte de vitesse, et la transmission de cardan

le rouleau 3.Corrugated adoptent 48 le crmo, acier allié, après le durcissement de laser

Dureté rectification superficielle, corugated diamètre 280mm de rouleau et extérieure HRC60, ours principal de partie du rouleau ondulé, et de rouleau presseur avec la haute température de support

4.Pressure rouleau diameter324mm, meulage de surfacer et en haut et en bas chormeplated, de cylindre de contrôle mouvement, acier au carbone moyen matériel 45#, durcissant et gâchant (avec amortir le dispositif)

5. Offre ou reback de contrôle pneumatique la colle, diamètre 215mm de rouleau de colle de revêtement, extérieur après le meulage, 25 ligne découpée anilox en acier de mine, chorme puis plaqué, même rouleau de colle après avoir rectifié alors le chorm plaqué.

6. Le rouleau ridé, matériel de rouleau presseur suppled par le tegang zhongyuan, côté simple de rouleau ondulé ont la taille de milieu de 0.15mm, taille simple de milieu du côté 0.075mm de rouleau presseur. Ajoutez le dispositif de limite,

Le clycinder de presse emploient le diamètre 160mm

Le diamètre 320mm de préchauffeur, emploient l'acier steamless, se relient par le tube mou en acier

Note :

Électrique ajustez le modèle de colle

Commande commune universelle

techinicalparameter de ※ :

1, largeur de travail : 1400mm

2, actionnent la direction : gauche ou droit (accordant la conception d'atelier de cletns)

3, échelle de température : 160-200℃

4, compresseur d'air : 0.4-0.9Mpa

5, pression stear : 0.8-1.3Mpa

6, style corruated (Uvstye ou UVVstyle) :

paramètre de diamètre de rouleau de ※ :

1, diamètre ondulé de rouleau : ¢280mm

2, diamètre de rouleau presseur : ¢324mm

3, diamètre de rouleau de revêtement de colle : ¢215mm

4, diamter de préchauffeur : ¢320mm

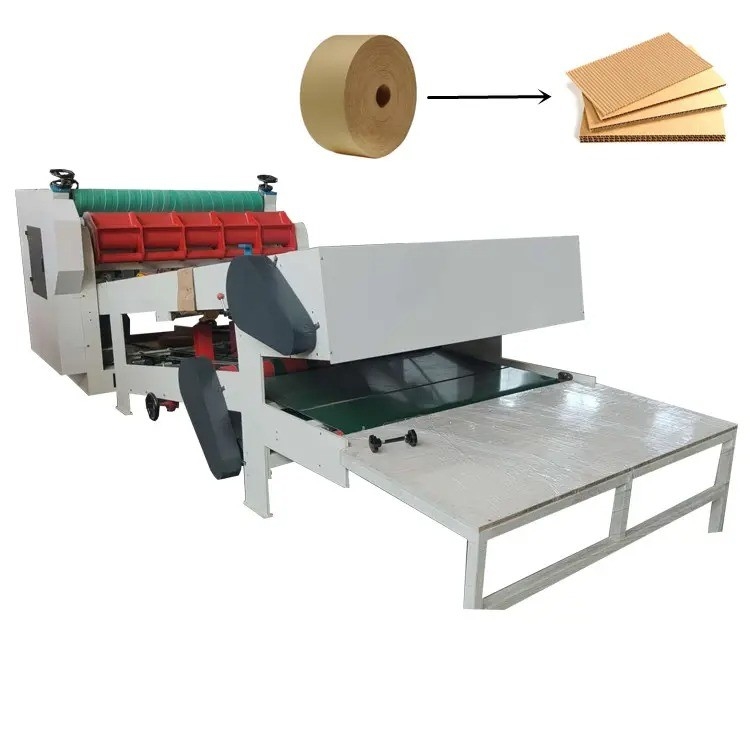

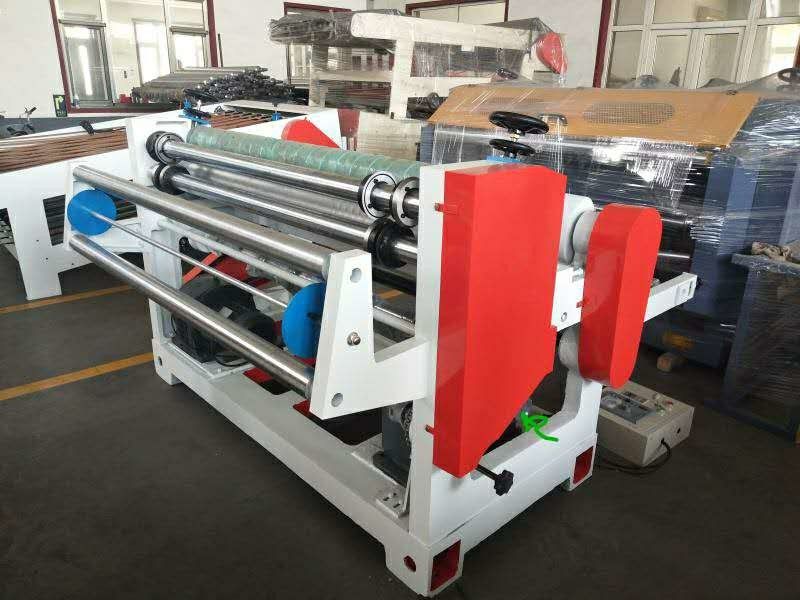

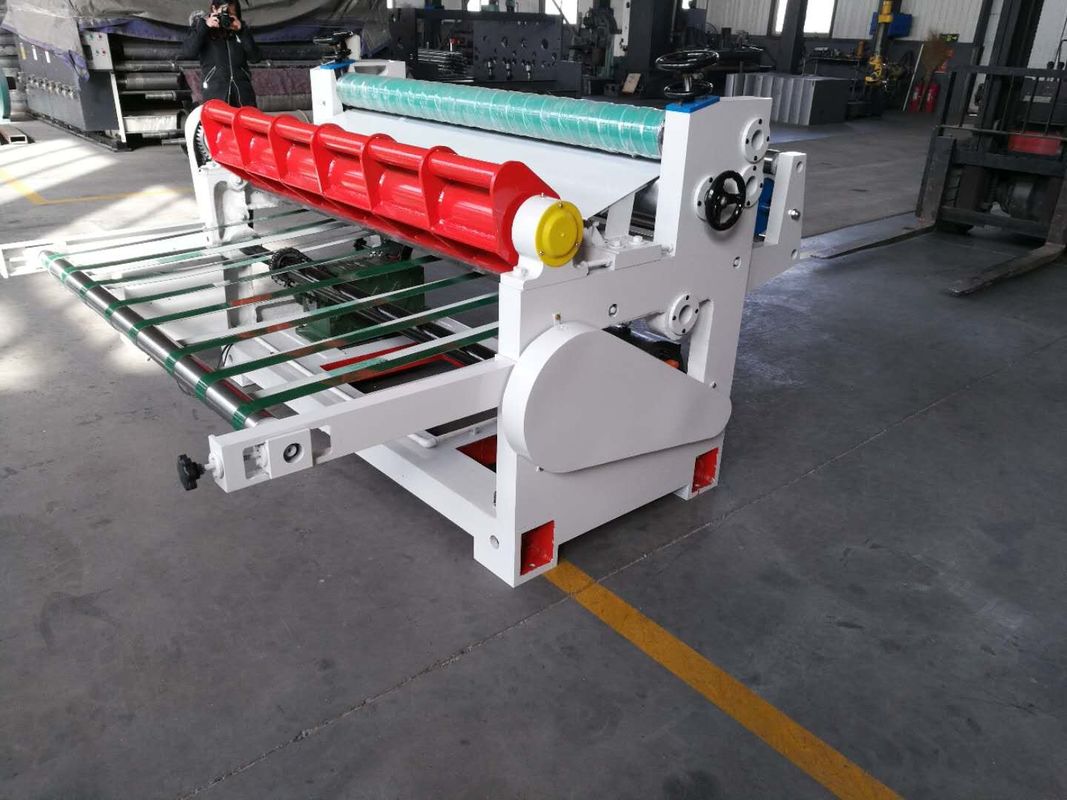

Équipement trois : Coupeur de feuille de contrôle de PLC avec l'empileur

Pièce de coupeur :

Le coupeur de feuille d'ordinateur qui est équipement pour la fente et la croix a coupé les 2 plis en carton ondulé, ce short de temps d'ordre de modification de machine, a coupé l'accurte est haut, vitesse de travail est plus haut, ordre de modification vite gaspillera le papier moins,

La machine emploie la conception d'écran tactile, utilisant le contrôle de vitesse de moteur de fréquence variable, contrôle servo d'entraînement, réduisent le taux de failture de la transmission mécanique quand utiliser la machine, coupant l'exactitude plus précise.

Pièce d'empileur :

L'empileur de feuille de gifle simple qui est équipement de corollaire avec la machine de coupeur de feuille, coupeur de feuille faire le panneau de gifle simple coupé à la taille de condition, utilisent alors l'empileur pour rassembler le conseil, a réduit le travail de travail.
