5 couches 1800mm 100 vitesses machine automatique à faire du carton cartonné
1. Introduction
La ligne de production de carton ondulé est l'abréviation de la ligne de production de carton ondulé.partage et pressagePar exemple, une ligne de production de papier ondulé à face unique est généralement composée d'un support de rouleau de papier,une machine de formage de carton ondulé à face uniquePour les cartons ondulés, le matériau de papier en rouleau et le liant à l'amidon de pomme de terre ou de maïs sont utilisés pour produire en continu et couper selon les spécifications requises.le carton produit n'a pas besoin d'être séché ou séchéEn même temps, il peut être utilisé conjointement avec une machine à colle ou un placage pour produire du carton ondulé de plus de trois couches.
2.Composant
| Modèle | Nom | Unité | Quantité utilisée | Je vous en prie. |
| ZJ-V5B | Système hydraulique complet | Réglage | 5 | Arbre principal ¢ 242 mm, bras de balancier hyperbolique lourd, tête de serrage en papier de type dent, frein à disque ventilé de type multi-point, élévation hydraulique, translation gauche et droite, centrée. |
| DXC | Porte-papiers sans arbre | Réglage | 10 | Le chariot à rails de terre a une longueur de 6000 mm avec des rails de guidage doubles et est soudé par une plaque centrale. . |
| RG-600 | Chariot de chargement | Réglage | 2 | Ruloir ¢600 mm, certification du récipient sous pression comprise. réglage électrique de l'angle d'enveloppe. l'angle d'enveloppe peut régler la surface chauffée du papier dans la plage de 360°. |
| RG-600 | Bouteille de préchauffage de papier facial | Réglage | 2 | Ruloir ¢600 mm, certification du récipient sous pression comprise. réglage électrique de l'angle d'enveloppe. l'angle d'enveloppe peut régler la surface chauffée du papier dans la plage de 360°. |
| SF-280 | Bouteille de préchauffage en papier de base | Réglage | 2 | Le rouleau principal ondulé est de ¢ 280 mm, et le matériau est en acier allié 48CrMo. |
| RG-600 | Adsorption | Réglage | 1 | Ruloir ¢900mm, certification du récipient sous pression comprise. réglage électrique de l'angle d'emballage. L'angle d'emballage peut régler la surface chauffée du papier dans la plage de 360°. |
| Génétiquement modifiés | Machines à un seul côté | Réglage | 1 | Le diamètre du rouleau de colle est de 240 mm. Chaque couche est entraînée par un moteur de conversion de fréquence indépendant et l'écart de colle est réglé électriquement. |
| TQ | Préchauffage triple | Réglage | 1 | Le faisceau principal est en acier à canal de 200 mm, et le moteur de conversion de fréquence indépendant entraîne le tirage et le transport du papier, ainsi que la tension du type aspirateur. |
| SM | Deuxième étage | Réglage | 1 | Cadre en acier à conduit standard national de 360 mm, plaque chauffante de 595 mm * 16 pièces, structure à rouleaux de conception intensive.moteur de conversion de fréquence. |
| Résultats de l'analyse | Machine à coller | Réglage | 1 | Lamelle en alliage de tungstène, cinq couteaux et huit lignes, réglage électrique du couteau et mouvement latéral électrique. |
| N.C. | On passe le pont. | Réglage | 1 | Contrôle de servo synchrone à courant alternatif complet, frein de stockage d'énergie, structure de couteau en spirale, transmission hélicoïdale, protection contre la pression de l'huile de lubrification, écran tactile de 10,4 pouces. |
| Le DM | Machines à double face | Réglage | 1 | Le convertisseur de fréquence contrôle la transmission et les points de sortie. |
| ZJZ | Couteau mince | Réglage | 1 | L'appareil de fabrication de la colle est composé d'un réservoir de transport, d'un réservoir principal, d'un réservoir de stockage, d'une pompe d'alimentation en colle et d'une pompe de retour. |
| Quatrième | Machines de découpe et de pliage | Réglage | 1 | Le client prépare sa propre source de gaz. |
| ZQ | Le couteau en spirale de l'ordinateur | Réglage | 1 | Y compris les composants de vapeur tels que les vannes de tuyauterie, les pièges, les compteurs, etc. dans l'équipement, et les clients fournissent leurs propres sources de chaleur et leurs propres conduites. |
| 1Système de chauffage à la vapeur: il est recommandé d'équiper une chaudière à vapeur de 4000 kg/h avec des tuyaux de vapeur à une pression de 1,25 MPa. |
| 2Compresseur d'air, conduites d'air, conduites de livraison de colle. |
| 3. Connectez l'alimentation et les fils à l'armoire de fonctionnement et les tuyaux de ligne. |
| 4Les sources d'eau, les conduites, les seaux, etc. |
| 5- travaux de construction de fondations d'eau, d'électricité et de gaz. |
| 6- du papier brut, de l'amidon de maïs, de la soude caustique industrielle, du borax et d'autres matières pour essais. |
| 7- huile moteur, huile de lubrification, huile hydraulique et graisse pour équipement. |
| 8- nourriture et logement pour le personnel d'installation et de mise en service et fournir des travailleurs d'installation pour coopérer à l'installation. |

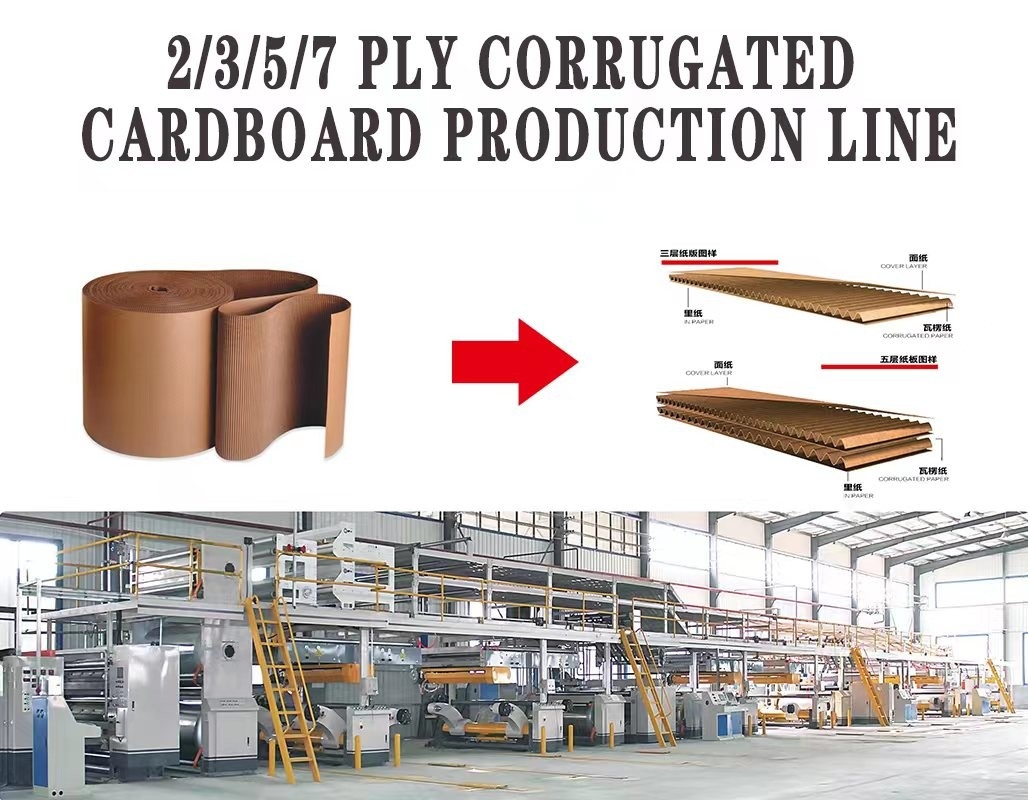

4- Une photo de la machine
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
