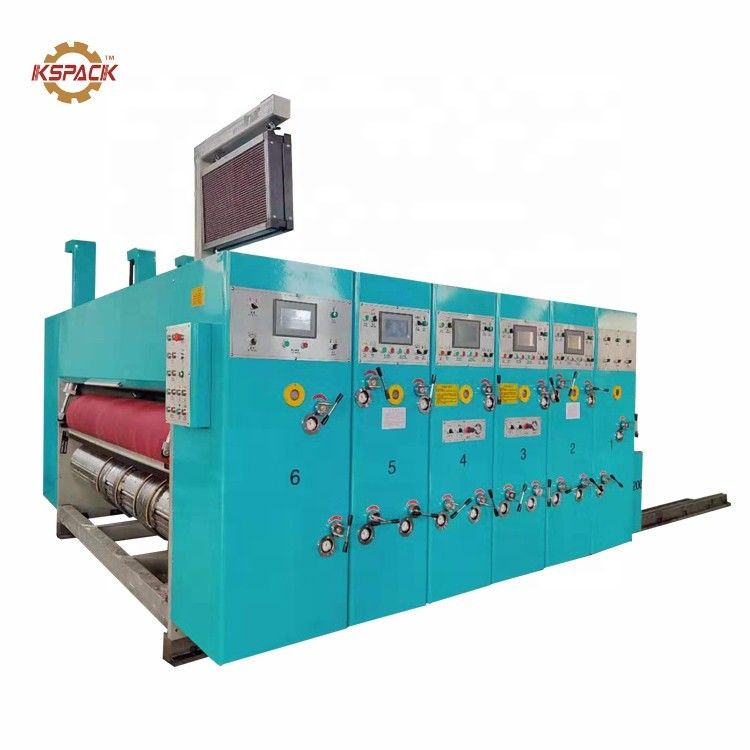

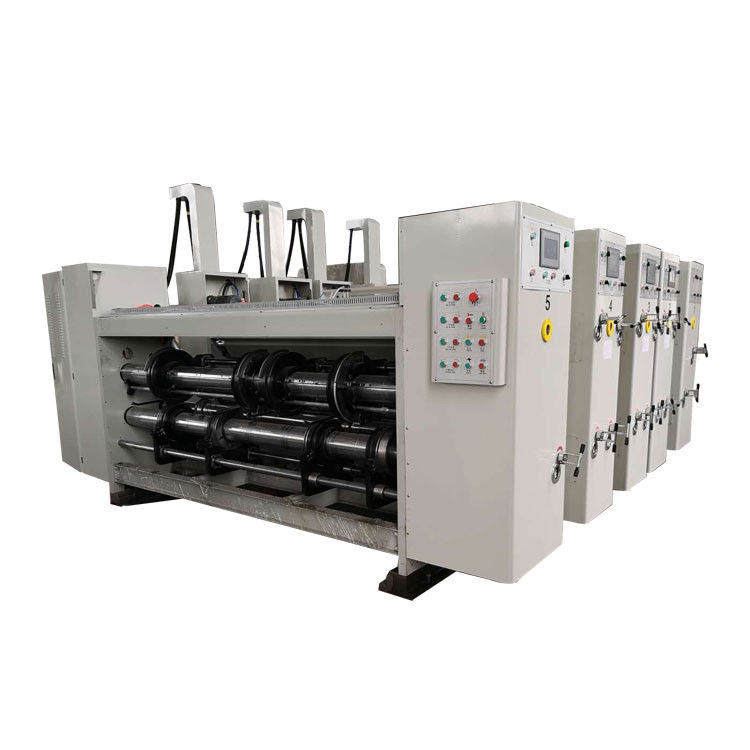

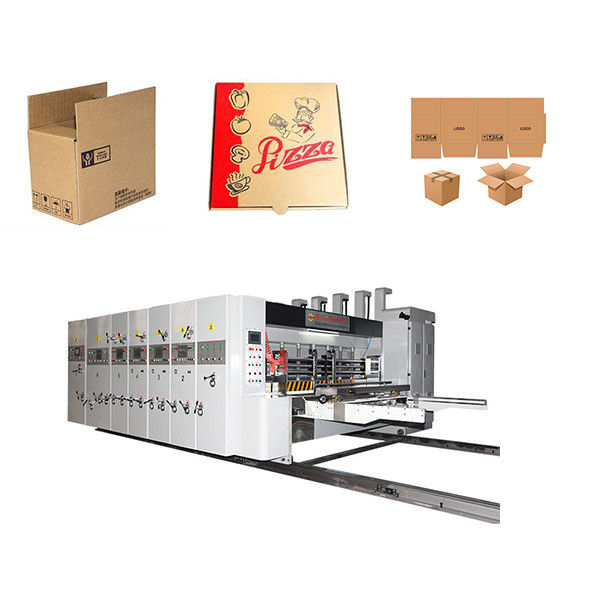

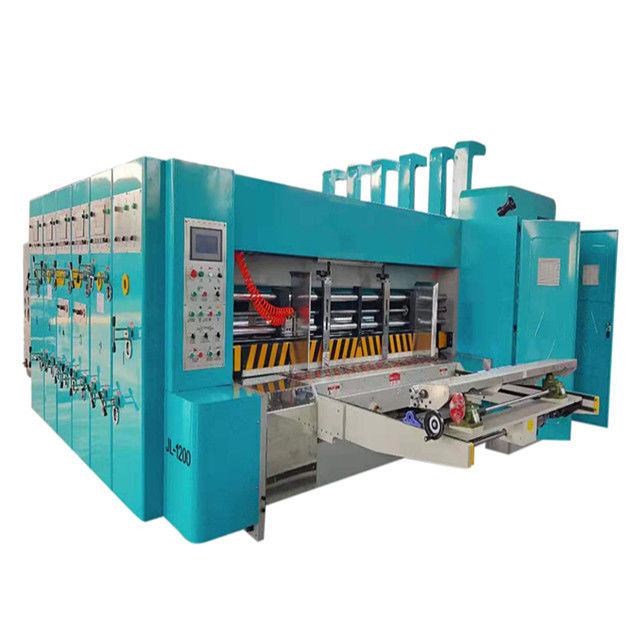

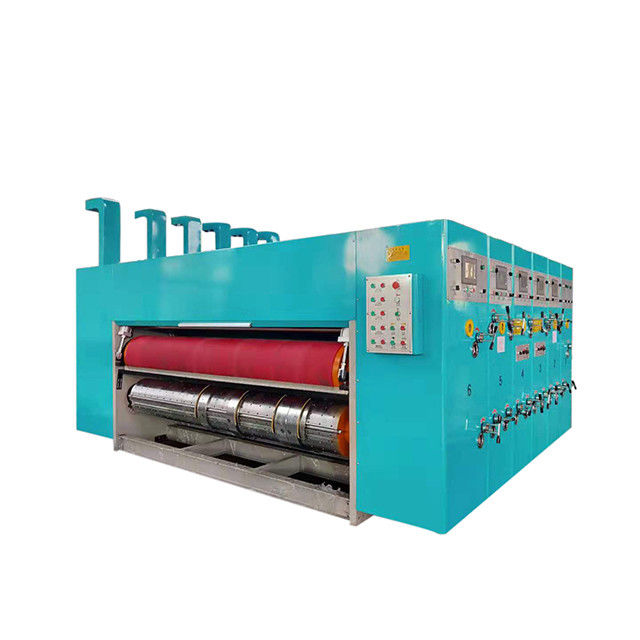

Machines à imprimer automatiquement des cartons ondulés

GSYM¢408 ((1200) x 1800 à 2800 mm

Remarque: selon les exigences du client, peut choisir 1-6 couleurs,slotter

Le coupe-matrice, les trous, tout est facultatif.

Partie d'accompagnement

[1] machine de commande électrique à partir de la sonnette d'alarme, alarme continue, pour assurer la sécurité des travailleurs.

[2] arbre d'entraînement avec embrayage à friction, pour éviter une mauvaise utilisation et des dommages à la machine.

[3] dispositif de verrouillage pneumatique.

[4] Le moteur hôte démarre le dispositif de protection (la machine n'est pas verrouillée, l'hôte ne peut pas démarrer)

2. système d'alimentation à rouleaux de pointe

[1] ventilateur auxiliaire d'alimentation en papier à aspiration 7,5 kW, selon les différentes conditions de flexion du carton, réglage du volume d'air,

Pour assurer un approvisionnement en papier en douceur, retirez la surface du carton avec la brosse.

La poussière, les morceaux de papier et autres débris améliorent la qualité de l'impression.

[2]slotté avec un interrupteur de commande de la chaîne, papier d'arrêt d'urgence de commande.

[3] Le levage et la descente du papier adoptent la bouteille d'air, l'action rapidement, l'effort.

L'utilisation de Shandong "Komori" système d'alimentation à rouleaux de bord avant, fonctionnement simple, haute précision.

Une grande adaptabilité, une transmission de vitesse plus stable, adaptée à la déformation, une transmission en carton fin, l'effet est évident.

[5] déflecteur latéral, position de la boîte arrière par réglage électrique à vis; position de l'écart supérieur et inférieur du déflecteur avant réglée manuellement.

[6] dispositif d'alimentation par saut (selon la nécessité de choisir l'alimentation continue ou à feuille).

[7] Contrôle PLC, interface homme-machine, stockage des menus, correction de la plaque d'impression, vitesse d'impression, quantité, temps et fonctionnement du département

3 Rouleau d'alimentation

[1] en haut du rouleau utilisez l'arbre en caoutchouc doux, de sorte que lors de l'alimentation de la planche assurez-vous de ne pas borken la planche Diamètre 132 mm, en portant l'arbre en caoutchouc, faire la blanche correcte, garder le papier d'alimentation vapeur et précise.

[2] Le rouleau d'alimentation inférieur avec diamètre du rouleau de gravure ¢ 175 mm, tuyau en acier sans soudure, revêtement en chrome dur en relief.

[3] le rouleau d'alimentation à rouleaux transversaux de type curseur régle manuellement la plage de réglage de 0 ~ 12 mm. Le réglage n'affecte pas l'écart entre les engrenages, pour assurer la précision de la transmission.

[4] dispositif d'auto-verrouillage à réglage fin à dégagement rapide de type manuel.

4 appareils à zéro automatique

[1] La section d'alimentation en papier, la section d'impression et la partie en fente sont automatiquement réinitialisées à zéro.

[2]En général, le carton utilise un dispositif de zéro automatique, essayez d'imprimer deux pouvant être ajustés à la position correcte pour réduire les déchets de carton.

Département de l'imprimerie

1. rouleau d'impression (rouleau de tôle)

[1] diamètre de ¢ 393,6 mm (avec un diamètre de ¢ 408 mm).

[2]moulinage de surface d'acier de haute qualité, échelle de référence axiale, chrome dur.

[3]pour effectuer la correction d'équilibre, fonctionnement en douceur, pour s'adapter au fonctionnement à grande vitesse.

[4] plaque de défilement fixe à ratchet, avec fossé de plaque suspendue, pour s'adapter à la version rapide de l'installation pratique et rapide.

[5] version complète de fente suspendue, pour la version suspendue de 10 mm de l'article.

[6] plaque d'impression de chargement et de déchargement, commande électrique de l'interrupteur à pied en marche arrière.

[7] traverse manuelle axiale du rouleau d'impression, le mouvement maximal de 10 mm.

2. rouleau de presse à imprimer

[1] diamètre de ¢ 155 mm.

[2] l'utilisation d'un broyage de surface de tuyaux en acier sans soudure de haute qualité, une correction de l'équilibre dynamique, un fonctionnement en douceur, un chrome dur

[3] un cadran de type curseur à rouleau à pression d'impression pour régler manuellement la plage de réglage de 0 à 12 mm. Le réglage n'affecte pas le dégagement des engrenages pour assurer la précision de la transmission.

3 Alimentation des rouleaux supérieur et inférieur

[1] sur le rouleau: tuyau en acier sans soudure de diamètre ¢ 86 mm, avec trois anneaux d'alimentation en papier.

[2] le rouleau suivant: diamètre ¢ 155 mm tuyau d'acier sans soudure, meulage de surface, chrome dur

Le réglage n'affecte pas la clearance des roues, pour assurer la précision de la transmission.

4. système d'encre à rouleaux en acier anilox en caoutchouc à rouleaux

[1]diamètre de ¢ 213,7 mm.

[2] broyage des surfaces d'acier, réticulation par répression, chrome dur.

[3] correction de l'alance, fonctionnement en douceur.

[4]le numéro de maille est 180,200,220, 250 lignes / pouce de sélection. (( Option rouleau en céramique 300 lignes / pouce)

(Lorsque le rouleau d'anilox est abaissé et touché avec la plaque d'impression, arrêtez le papier d'alimentation)

le rouleau d'anilox est levé et la plaque est séparée)

[6] Rouleau en anilox avec embrayage à coin, encre uniforme, facile à nettoyer.

[7] diamètre du rouleau en caoutchouc ¢ 186 mm.

[8] la surface du tuyau en acier enveloppée d'un caoutchouc résistant à l'usure, et effectuer la correction de l'équilibre.

La quantité d'encre uniforme du système d'encre, la qualité de l'encre, la qualité de l'encre et la qualité de l'encre, la qualité de l'encre, la qualité de l'encre et la qualité de l'encre sont très bonnes.l'effet de conversion est bon, pour prolonger la vie du rouleau en caoutchouc.

Mécanisme d'ajustement de phase 5

[1]structure du train planétaire.

[2]phase d'impression à l'aide d'un contrôle informatisé par PLC dans le numérique. (Run, stop peut être réglé), régler manuellement la position horizontale, régler la distance de 10 mm.

[3] dans le processus d'impression après que la plaque d'impression ait automatiquement réinitialisé le système.

6 circulation de l'encre

[1] Pompe à diaphragme pneumatique, stabilité de l'encre, fonctionnement et maintenance faciles.

[2] filtre à encre, impuretés de filtre.

7 dispositif de fixation de la phase d'impression

[1] mécanisme de freinage à cylindre.

[2] Lorsque la machine sépare ou régle la phase, le mécanisme de freinage limite la rotation de la machine, pour maintenir la position d'origine des engrenages au point fixe.

[1]Construction à un seul arbre

[2]Slotter phase réglable par commande informatique réglage à 360 degrés (arrêt de course peut être réglée), la machine peut stock de commande, réglage manuel horizontale 20 mm

[3]Diamètre de l'arbre du couteau à fente vers le haut 176 mm, diamètre du siège du couteau 465 mm

[4]Diamètre de l'arbre à rouleaux de plis 110 mm, diamètre de roue de plis 180 mm

[5]Diamètre de l'arbre des couteaux inférieurs 156 mm, diamètre des couteaux 280 mm

[6]Les couteaux et la roue de pliage contrôler le mouvement électrique en même temps (entrée de la taille de la boîte, réglage automatique)

[7]Les couteaux à fente de 7 mm utilisent un matériau en acier allié après traitement thermique, broyage, couteaux de modèle de dents,

[8]Pouvoir réaliser la fixation des trous (facultatif)

Pièces à découper par matériau

(Le client choisit la partie de fente, il n'est pas nécessaire d'ajouter, si vous n'avez pas de fente, cette partie est facultative.)

Rouleau d'outils (rouleau inférieur)

[1] diamètre extérieur ¢360 mm(mm (sans coupe).

[2] broyage de surface en fonte, chrome dur, correction de l'équilibre, augmentation de la stabilité de fonctionnement.

L'écart entre les trous de vis fixe, axiale 100 mm; radial 18 pièces égales.

[4]Épaisseur du modèle de bois: 16 mm (pour le carton à trois couches) 13 mm (pour le carton à cinq couches)

Rouleau à rouleaux (rouleau supérieur)

[1] diamètre de ¢ 388,9 mm, couverture de 405 mm

[2] type de coussin à changement rapide, résistance à l'usure, longue durée de vie.

[3] meulage de surface en fonte, chrome dur.

[4] correction de l'équilibre, augmentation de la stabilité opérationnelle.

[5]épaisseur de plateau de 9 m. largeur 250 mm. dispositif de natation transversale de type mécanique de 40 mm. (vitesse de natation réglable)

Mécanisme de broyage

[1] des plaquettes électriques de meulage, modifiées rapidement et efficacement.

[2] afin d'améliorer la durée de vie du support.
