Chaîne de production en carton ondulé de 5 couches par 250pcs/minute de 1800mm
Taille | nom d'appareil | Unité | Quantité | Remarque | |
ZJ-V5B | Plein support hydraulique de papier de Shaftless | placez | 5 | Axe principal ¢242mm, bras de balancier résistant hyperbolique, tête de fixage de papier de type dent, frein multipoint à disque aéré, commande hydraulique pour se soulever, traduction gauche et droite, centrant. | |
DXC | Chariot de papier | placez | 10 | Chariot rectifié à rail, double longueur 9000mm de rail de guide, soudée par le plat moyen. | |
JZJ | Pince de papier automatique | placez | 5 | La machine de épissure automatique maintient carton ondulé travail à la chaîne ininterrompu, réduit la perte de papier, et améliore considérablement la productivité. La vitesse maximale est 200m/min. | |
RG-900 | Tissu préchauffant le cylindre | placez | 2 | Rouleau ¢900mm, y compris le certificat de récipient à pression. Ajustement électrique d'angle d'enveloppe. L'angle de emballage peut ajuster la surface de chauffe du papier de l'ordre de 360°. | |
RG-900 | Cylindre de préchauffage de papier de noyau | placez | 2 | Rouleau ¢900mm, y compris le certificat de récipient à pression. Ajustement électrique d'angle d'enveloppe. L'angle de emballage peut ajuster la surface de chauffe du papier de l'ordre de 360°. | |
SF-405C | Machine à simple face modulaire | placez | 2 | Le rouleau principal ridé ¢405mm, a pulvérisé la rotation synchrone de traitement à carbure de tungstène, à haute efficacité et économiseuse d'énergie de ceinture, contrôle automatique adopte la pressurisation exempte d'entretien d'airbag, l'unité indépendante de revêtement de colle, de PLC colle, affichage d'écran tactile d'interface homme-machine, stationnement automatique et décompression quand le papier se casse. | |
RG-900 | préchauffeur triple | placez | 1 | Rouleau ¢900mm, y compris le certificat de récipient à pression. Ajustement électrique d'angle d'enveloppe. L'angle de emballage peut ajuster la surface de chauffe du papier de l'ordre de 360°. | |
GM-30 | Deux-couche collant la machine | placez | 1 | Diamètre de revêtement 320mm de rouleau. Chaque couche est conduite par un moteur indépendant de conversion de fréquence, et le PLC ajuste l'espace de collage et l'interface homme-machine. | |
TQ | pont résistant | placez | 1 | La poutre principale est canal de 200mm en acier, et le papier est conduit par un moteur indépendant de conversion de fréquence. | |
LE JP | Correction automatique de passage supérieur | placez | 1 | Le mode unpowered de correction sauve la puissance. Débattement de papier à haute précision. Les changements de papier de largeur n'exigent aucun ajustement. Rideau infrarouge de grande largeur en lumière de détection. Réduisez les déchets du déchirement de papier. Réduisez les déchets provoqués par le manque de bord de papier. | |
SM | Double machine latérale | placez | 1 | Le cadre est de 360 millimètres d'acier standard national de canal, le plat chaud est de 600 millimètres * 20 morceaux, et le processus entier est conçus avec une plaque de pression. Les ceintures supérieures et inférieures sont équipées de la correction de déviation, de l'affichage de la température, et du moteur automatiques de conversion de fréquence. | |
NCBD | Machine de fente et se plissante de couteau mince d'ordinateur | placez | 1 | Lame d'alliage de tungstène, cinq couteaux et huit lignes, canalisation de refoulement zéro type. Le plein ordinateur servo arrange automatiquement des couteaux, et la largeur du port d'aspiration est automatiquement ajustée. | |
OR | Découpeuse croisée de couteau de spirale d'ordinateur | placez | 1 | Pleine servocommande synchrone à C.A., frein de stockage de l'énergie, structure en spirale de couteau, transmission hélicoïdale de vitesse, protection de pression d'huile de graissage, affichage d'écran tactile de 10,4 pouces. | |
DM-LM | Empileur à angle droit de portique d'ordinateur | placez | 1 | plate-forme motivée par servo se soulevant, transmission à trois étages de conversion de fréquence, sortie de haute résistance importée de ceinture. | |
ZJZ | Station de colle | placez | 1 | La canalisation est préparée par le client. La colle faisant le dispositif se compose d'un réservoir de transporteur, d'un réservoir principal, d'une cuve de stockage, d'une pompe de livraison de colle, et d'une pompe de retour de colle. | |
QU | Système de source d'air | placez | 1 | Les clients fournissent leur propre source de gaz. | |
ZQ | système de vapeur | placez | 1 | Y compris des composants de vapeur tels que des valves de canalisation, des purgeurs de vapeur, et des instruments dans l'équipement, le client prépare des sources et des canalisations de chaleur seul. | |
DQ | Système de gestion de la production | placez | 1 | Système de contrôle électrique : Machine à simple face d'adsorption, boîte de commande, machine mince automatisée de couteau, machine double face, et applicateur de colle tous les moteurs de conversion de fréquence d'utilisation, et système de contrôle de conversion de fréquence de delta. L'interface d'opération est simple et commode, et l'armoire de commande d'affichage de vitesse est équipée des fonctions de l'affichage de vitesse de chaque unité, appel d'unité et arrêt d'urgence. | |
Chaîne de production de carton ondulé de cinq-couche de WJ250-1800-type :
1 | Largeur maximum de papier de production | 1800mm | 2 | vitesse de production de conception | 250m/min | |||
3 | Trois couches de vitesse fonctionnante | 200-230m/min | 4 | Cinq couches de vitesse fonctionnante | 180-200m/min | |||
5 | Sept couches de vitesse fonctionnante | ------------------ | 6 | Vitesse maximum de changement d'ordre | 180m/min | |||
7 | Fente de l'exactitude de séparation de papier | ±1mm | 8 | Précision de coupure croisée | ±1mm | |||
备注 |
Les indicateurs de vitesse ci-dessus doivent se réunir : la largeur de production est 1800mm, répond aux normes de papier suivantes et s'assurer que la température de surface des pièces passionnées de l'équipement est à 175°C. | |||||||
index de papier de visage | 100g/㎡--index de pression de l'anneau 180g/㎡ (N.m/g) ≥ 8 (teneur en eau 8-10%) | |||||||
Indexez du papier de noyau | 80g/㎡--index de pression de l'anneau 160g/㎡ (N.m/g) ≥ 5,5 (teneur en eau 8-10%) | |||||||
doigt de papier | 90g/㎡--index de pression de l'anneau 160g/㎡ (N.m/g) ≥ 6 (teneur en eau 8-10%) | |||||||
9 | combinaison ondulée | |||||||
10 | conditions de vapeur | Pression maximum 16kg/cm2 | Pression commune 10-12kg/cm2 | Dosage 4000kg/Hr | ||||
11 | demande d'électricité | AC380V 50Hz 3PH | Capacity≈300KW installé | Puissance commune ≈250KW | ||||
12 | air comprimé | Pression maximum 9kg/cm2 | Pression commune 4-8kg/cm2 | Dosage 1m3/min | ||||
13 | prenez l'espace | ≈Lmin95m*Wmin10m*Hmin5m (réellement sujet aux dessins approuvés fournis par partie B) |

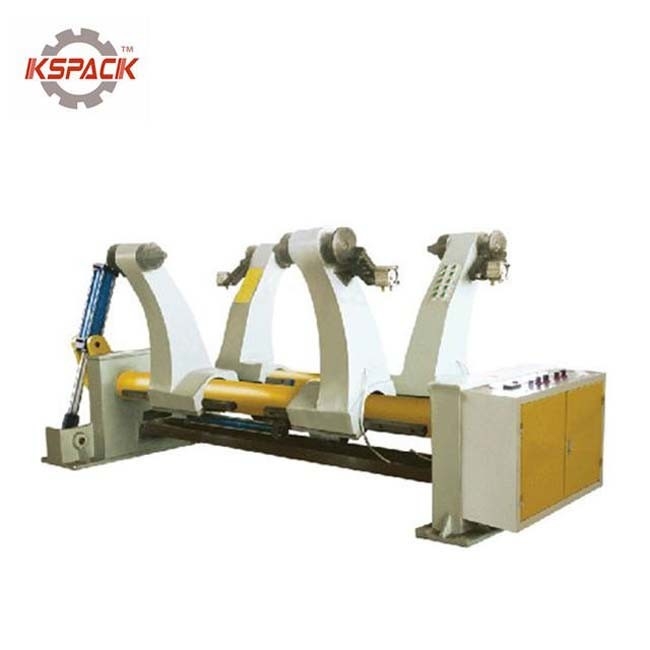

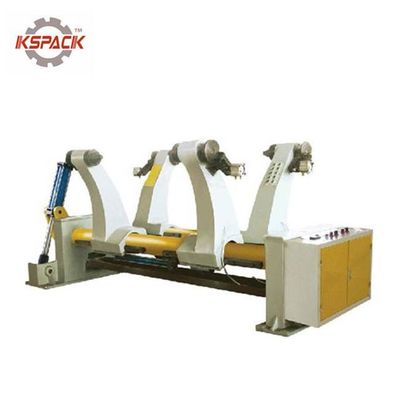

Support ZJ-V5 de papier shaftless hydraulique
Caractéristiques structurelles :
la commande hydraulique de ★Full est employée pour accomplir les actions du papier brut maintenant, se desserrant, centrant en mouvement, traduction gauche et droit, etc. Le levage de papier brut est conduit par pression hydraulique.
l'ajustement de ★Brake adopte le circuit de freinage multipoint.
le support de papier de ★Each est équipé de deux chariots à chargement-papier, qui peuvent charger le papier des deux côtés en même temps.
Paramètres techniques de ※ :
1. gamme de fixage de papier : diamètre de fixage de papier du minimum 800mm du maximum 1900mm : ¢1500mm maximum ¢300mm minimum
2. diamètre d'axe principal de support de papier : pression d'utilisation de source d'air de ¢242mm (MPA) : 0,4---0.8Mpa
Paramètres de circuit hydraulique de ※ :
1. pression d'utilisation (MPA) : 16---18Mpa soulevant le cylindre hydraulique : ¢160×440mm maintenant le cylindre hydraulique : ¢100×1300mm
4. puissance de moteur de station hydraulique : 4.0KW --380V -- tension de vanne électromagnétique 50Hz : 220V 50 hertz
Chariot à chargement-papier de ※, rail de guide
Caractéristiques structurelles de ※ :
Le ★ la voie est enterré dans la terre dans son ensemble, le cadre principal est acier de canal de no. 14, la Je-poutre est soudée avec de l'acier rond étiré à froid de ¢20mm, et la longueur du rail de guide est 9000mm.
le support de papier de ★Each est équipé de deux chariots à chargement-papier, qui peuvent charger le papier des deux côtés en même temps.
Pince de papier automatique ultra-rapide de ※
diamètre maximum ★Applicable de papier brut : 1500mm.
★With le contrôle de tension automatique du support de papier brut, il peut épisser le papier à la grande vitesse avec l'indice de réussite élevé.
épissure de queue de papier de ★No, réduisant la perte de papier brut (la partie de recouvrement du papier brut est seulement environ 40mm aussi larges comme bande).
★When le chariot de épissure de papier sort, il s'avérera automatiquement, facile de charger le papier, le contrôle de tension complètement automatique et l'erreur de zéro en papier de épissure.
le ★All adoptent le contrôle automatique de PLC, l'action précise, moins d'échec et l'entretien facile.
★When la roue de tampon tire le papier pour la première fois, il sera automatiquement aligné, en le rendant facile de tirer le papier.
la supériorité de ★Machine, le cylindre d'air a commandé la machine de épissure de papier épisse le papier à la grande vitesse, et le phénomène des tuiles cassées et d'écumer provoquées par le contrôle de moteur ordinaire n'apparaîtra pas dans un instant.
vitesse de épissure 180m/min de ★Maximum
Paramètres techniques généraux de ※ :
1. largeur fonctionnante maximum : direction 2. fonctionnante de 1800mm : gauche ou droit (selon l'usine du client)
3. vitesse mécanique maximum : vitesse de fonctionnement 250m/min 4. : 0-200m/min
5. pression : seul poids de la machine 6bpa 6. : 2600Kg maximum
Paramètres de diamètre de rouleau de ※ :
1. axe supérieur de guide-papier : axe de guide de fin papier de ¢137mm 2. : ¢150mm
3. rouleau de guide de rouleau de tampon 1 : rouleau de guide de rouleau de tampon de ¢126mm 4. 2 : ¢137mm
5. rouleau de fixage de papier : rouleau de soutien de papier de ¢99mm 6. : ¢99mm
Préchauffeur de papier de surface du ※ RG-900 (noyau)
Préchauffeur de triple du ※ RG-900
Caractéristiques structurelles de ※ :
le ★The préchauffant le rouleau se conforme à la norme nationale pour des récipients à pression et est attaché avec un certificat d'inspection de récipient à pression.
la surface de ★The de chaque rouleau est finement moulue et plaqué avec du chrome dur après la précision rectifiant, le frottement extérieur est petit et durable.
l'ajustement ★Electric de l'angle d'enveloppe, l'angle d'enveloppe peut être tourné dans 360° pour ajuster la surface de chauffe du papier.
Paramètres techniques de ※ :
1. largeur fonctionnante : 1800mm
2. diamètre de préchauffer le rouleau : gamme d'ajustement d'angle d'enveloppe de ¢900mm : diamètre d'axe d'angle d'enveloppe de la rotation 360° : ¢110mm×2
3. la température de vapeur : Pression de la vapeur 150-180℃ : 0.8-1.3Mpa
4. alimentation d'énergie fonctionnante : puissance de moteur de 380V 50Hz 5. : 250W système de fonctionnement (S2) à court terme

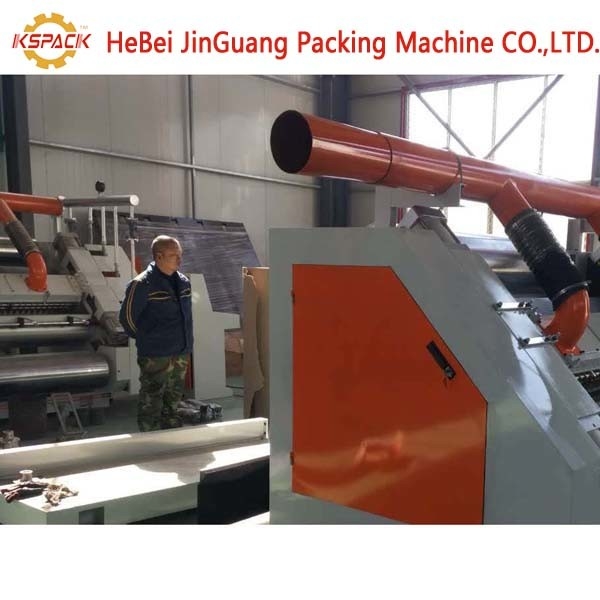

MACHINE À SIMPLE FACE MODULAIRE DU ※ SF-405
Caractéristiques structurelles de ※ :
rouleau de cannelure de ★Main : ¢405mm (différent selon le type de cannelure), rouleau presseur ¢500mm, préchauffant le rouleau ¢500mm.
conception ★Negative de pression, perte à basse température, de sorte que le papier de noyau puisse être également pressé et attaché sur la surface du rouleau de plissement, de sorte que le plissement puisse être formé mieux, parce que la pression est uniforme, le dessus de l'ondulé puisse être enduit de la colle également, rendent la stratification du papier ondulé à simple face meilleure.
le petit pain onduleur de ★The est fait d'acier 48Crmo allié de haute qualité, qui a été soumis à un traitement thermique, et la surface est rectifiée et traitée avec du carbure de tungstène.
les rouleaux ★Corrugating, les rouleaux presseurs, etc. adoptent le système de contrôle d'airbag avec de forte stabilité, et ont l'effet de amortissement de contrôle de la pression d'air en même temps.
la quantité de ★The de collage est commandée par l'ajustement électrique, le dispositif de collage est électrique, et le système de collage peut fonctionner indépendamment quand la machine principale cesse d'empêcher la colle de sécher. Le réservoir de colle est acier inoxydable.
le système de collage ★Mobile favorise non seulement commode pour nettoyer, mais également le travail d'entretien et de réparation.
le système de contrôle des opérations de ★Simple, interface d'opération d'écran tactile, avec des graphiques couleur montrant le statut d'opération, la sélection de fonction, l'arrangement d'indication de défaut, de dépannage et de paramètre, etc., peut prouver que cette machine a des fonctions complètes, l'opération facile et l'humanisation.
★Built-dans le préconditionneur avec le système de jet pour ajuster la température et l'humidité de papier de noyau.
la graisse lubrifiante de la ★High-température est employée pour des incidences des petits pains onduleurs principaux et auxiliaires et des rouleaux presseurs pour assurer la longue durée et le bon fonctionnement des incidences.
le rouleau presseur de ★The n'a aucun mécanisme de puissance, conception originale et structure avancée, qui peuvent considérablement réduire la vibration et le bruit quand l'équipement fonctionne à la grande vitesse.
des capteurs de ★Load sont installés aux deux extrémités du rouleau presseur, qui peut visuellement détecter la pression aux deux extrémités du rouleau presseur.
Paramètres techniques généraux de ※ :
1. largeur fonctionnante : direction 2. fonctionnante de 1800mm : parti ou droit (déterminé selon le bâtiment de l'usine du client)
3. vitesse de conception : température ambiante 250m/min 4. : 160-200℃
5. source d'air : pression de la vapeur 0.4-0.9MPa 6. : 0.8-1.3Mpa
7. type ondulé (type UV ou type d'UVV) :
Paramètres de diamètre de rouleau de ※ :
1. diamètre de rouleau de plissement supérieur : diamètre de ¢405mm 2. de rouleau presseur : ¢500m
3. diamètre de coller le rouleau : diamètre de ¢269mm 4. de rouleau de réparation : diamètre de préchauffeur de ¢153mm : ¢500mm
Le ※ actionnent des paramètres de moteur :
1 moteur variable principal d'entraînement de fréquence : 30KW a évalué la tension : système de fonctionnement continu de 380V 50Hz (S1)
2. moteur d'aspiration : 18KW a évalué la tension : système de fonctionnement continu de 380V 50Hz (S1)
3. colle ajustant la tige pousseuse électrique : 30W a évalué la tension : 24V système de fonctionnement (S2) à court terme
4. moteur pour l'ajustement en caoutchouc d'isolement : 200W *2 a évalué la tension : système de fonctionnement à court terme de 380V 50Hz (S2)
5. moteur en caoutchouc de pompe : 2.2KW a évalué la tension : système de fonctionnement continu de 380V 50Hz (S1)
6. moteur Colle-enduit de conversion de fréquence : 3.7KW a évalué la tension : système de fonctionnement continu de 380V 50Hz (S1)
PONT DE TRANSPORT LOURD DU ※ TQ
Caractéristiques structurelles de ※ :
le cadre principal de ★The de la présente partie est relié par l'acier de canal, la Je-poutre, l'acier d'angle, etc.
le ★There sont des rambardes de sécurité et des pédales de sécurité des deux côtés, et un escalator de sécurité sur la surface de fonctionnement pour assurer la sécurité du personnel et de l'opération facile.
mécanisme de levage de fréquence de moteur ★Independent de conversion, transmission de bande de conveyeur de PVC, carton simple de tuile dans une forme de vague régulière et stable.
des surfaces de ★The de tous les rouleaux sont rectifiées et plaquées avec du chrome dur.
contrôle de tension d'adsorption de ★Vacuum, tube d'aspiration de 5 pouces, plus la vanne de régulation, volume de l'air réglable stepless.
des ensembles de ★Two de dispositifs de rectification électriques, la cloison de rectification est placés par de doubles colonnes de guide, conduites par la vis, le positionnement est rapide et précis, et le fonctionnement est stable.
le pont de ★The est plein des feuilles composées de haute résistance auxiliaires, qui sont lisses et durables, avec le bas frottement et le carton réduit donnant la résistance.
Paramètres techniques généraux de ※ :
1,1. Largeur fonctionnante : direction 2. fonctionnante de 1800mm : parti ou droit (déterminé selon le bâtiment de l'usine du client)
2,3. Hauteur maximum : 5500mm 4. vitesses fonctionnantes : 250m/min
3, paramètres de diamètre de rouleau de ※ :
4,1. Diamètre de rouleau de papier supérieur et de rouleau de tension : diamètre de ¢130mm 2. de transporter le rouleau : ¢180mm
5,3. Diamètre du rouleau de dépassement de papier et du rouleau de guide-papier : diamètre de ¢111mm 4. du chargement-papier et de l'axe de déplacement : ¢110mm
6, moteur de puissance de ※ et paramètres électriques :
7,1. Levage du moteur pour le papier ondulé à simple face : Système de fonctionnement continu de 5.5KW (conversion de fréquence) 380V 50Hz (S1)
