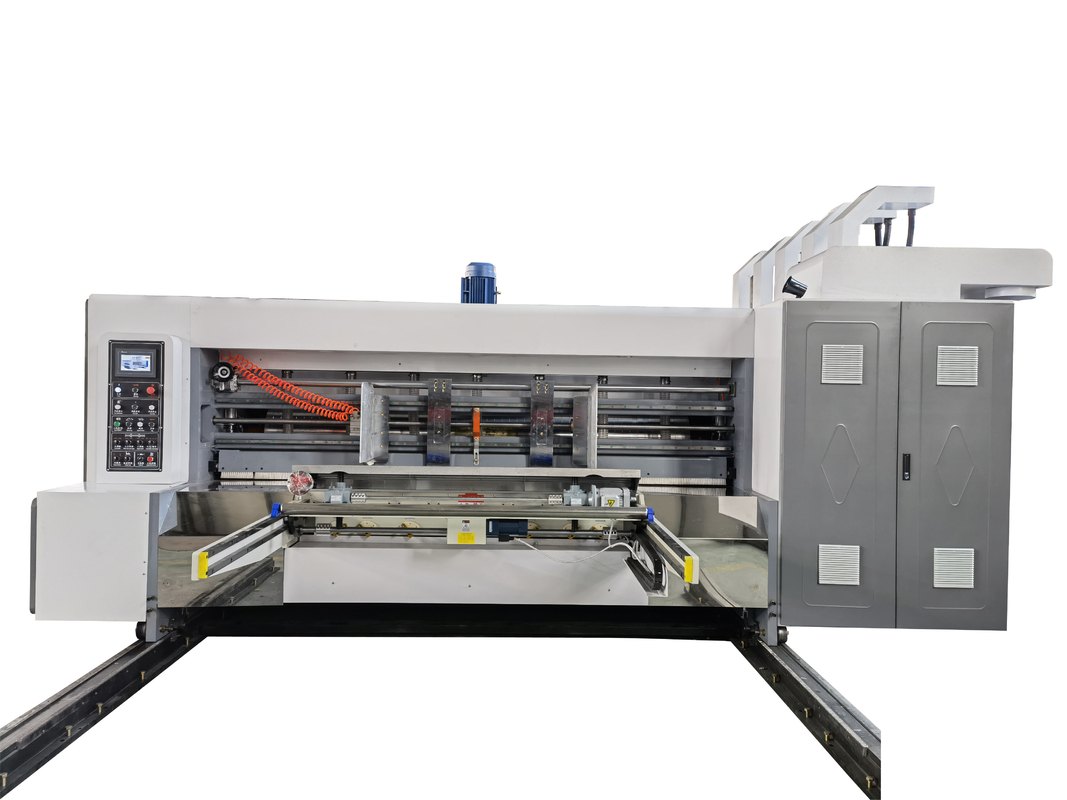

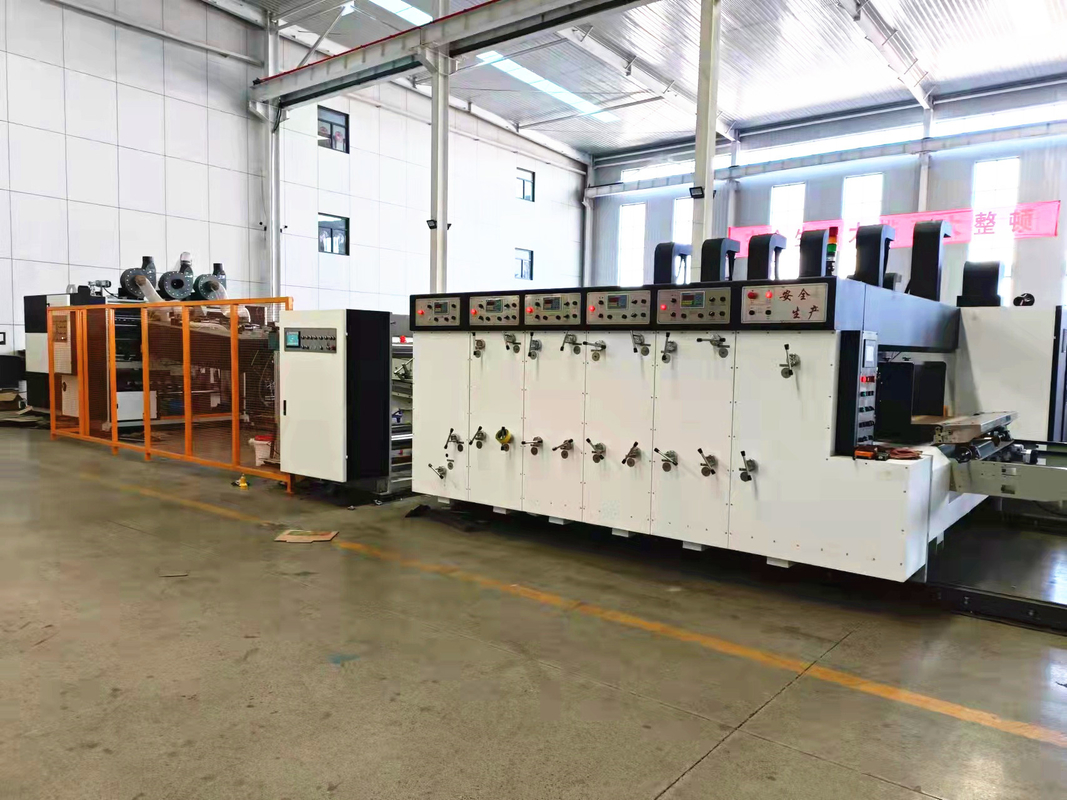

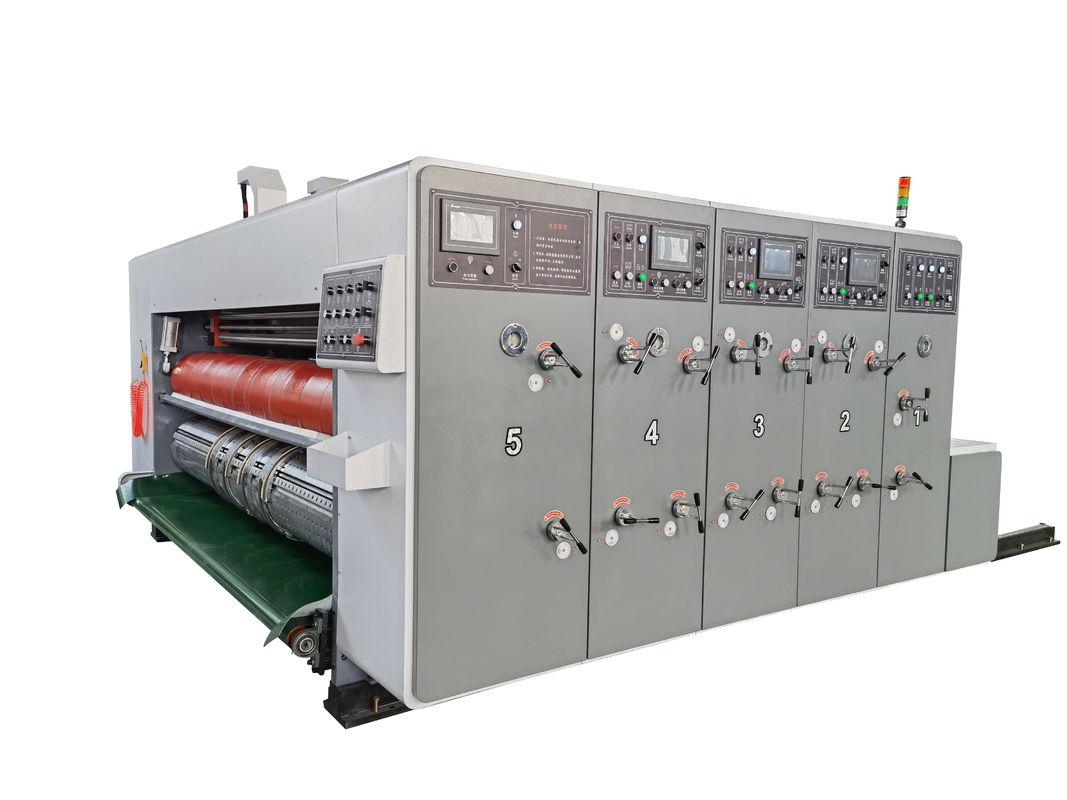

La machine à grande vitesse de fabrication de cartons de pizza a ridé la machine d'impression de boîte

La machine à grande vitesse de fabrication de cartons de pizza a ridé la machine d'impression de boîte

UNITÉ DE CONDUCTEUR DE ※

SYSTÈME DE ALIMENTATION DE LEAD-EDGE

système de alimentation d'aspiration d'Avance-bord, opération facile, fans 7.5KW centrifuges à haute pression de grande précision, selon le degré de déformation de carton de pression de contrôle de fréquence, d'assurer le carton de chaîne ou le carton mince transmission précise ultra-rapide. La position latérale gauche et droite de cloison électriquement réglable, screw-driven.and peut se rappeler par ordinateur. La cloison avant ajustent la position de la synchronisation supérieure et inférieure d'intervalles par le manuel. les dispositifs de Saut-alimentation, ont pu choisir la saut-alimentation selon les besoins. Pour s'assurer que le carton à grande échelle peut également être traité. Installez 7" écran tactile, pourriez automatiquement montrer la quantité de production, vitesse de production, et placer la quantité de production et chaque opération. L'entaillage de la partie est équipé du commutateur de couplage, pour réaliser l'arrêt d'urgence, l'arrêt alimentant ou alimentation.

SÉPARATION ET COMBINAISON DE MACHINE

Les commutateurs de bouton commandent électriquement la séparation et la combinaison de la machine, avec le dispositif d'alarme automatique, sans interruption alarme tout en se déplaçant, pour assurer la sécurité des opérateurs. Couplages de pression atmosphérique, serrure solidement, commodément et exactement. L'arbre d'entraînement d'embrayage de machine est équipé du dispositif de protection de surcharge. Fonction à verrouillage automatique active : si l'unité ne ferme pas à clef complètement l'état, le centre serveur ne peut pas commencer, assurer la sécurité de la machine et de l'opérateur tandis que les conditions de travail normales de centre serveur, la fonction d'embrayage d'unité est automatiquement serrure, pour éviter l'abus de machine et le dommage corporel.

SYSTÈME DE DUST-REMOVAL

Adoptez le dispositif de nettoyage de brosse, équipé de la fan forte d'aspiration de pression négative, dégageant la poussière, la chute de papier ou d'autres déchets, pour améliorer la qualité d'impression.

ROULEAU DE DÉPART : ROULEAU DE DOUBLE-ALIMENTATION

Le rouleau de départ supérieur adopte le diamètre extérieur φ175mm le rouleau en caoutchouc, le caoutchouc élastique d'usage de tampon (à l'intérieur mou, dehors dur), la correction d'équilibre dynamique, pour assurer l'alimentation sans heurt et précise. Le rouleau de départ inférieur adopte les rouleaux de relief, chrome dur plaqué, porte et les lisse. Selon l'épaisseur de carton, adoptez l'espace de boîte d'engrenage à vis sans fin accordant, avec fermer à clef le dispositif. Chaîne d'ajustement 0-12mm.

IMPRIMANTE DE ※

ROULEAU D'IMPRESSION

Avec la plaque d'impression, diamètre extérieur φ523mm. Production en acier de haute qualité, grinded extérieur, dur chromée. Ajustement statique d'équilibre, opération stable, appropriée au fonctionnement à grande vitesse. La direction horizontale de rouleau et la direction circulaire avec la ligne de la donnée, commode pour alignent le plat. L'axe fixe de bobine, approprié aux lamelles accrochantes standard, réalisent le plat rapide de changement. 360° électriques ajustent le rouleau d'impression, ajustement automatique d'affichage numérique, se rappellent le magasin numérique. Installé avec le commutateur de pied sur le rouleau de plaque de contrôle s'inversant, plat commode de changement. Fonction automatique-zéro, mémoire d'ordre. Plat-changement de rouleau d'impression et fonction de difficulté-plat. L'impression du petit pain axial est ajustée à gauche et à droite par le mouvement manuel et maximum à gauche et à droite 10mm, instruction automatique-zéro.

PRESSURAGE DU ROULEAU

Adoptez délicatement le traitement sans couture de haute qualité, ajustement d'équilibre dynamique, opération stable.

Diamètre φ175mm, grinded extérieur, dur chromé.

La vitesse adoptent le mécanisme d'ajustement de contrecoup, énonciation de vitesse d'aucun-affect d'ajustement, exactitude de transmission de garantie.

Le rouleau d'impression peut être ajusté à une distance 0-12mm.

Le rouleau de pressing, axe d'alimentation peut être ajusté par le manuel, et lâche et serré le rouleau également par le manuel.

ROULEAU D'ANILOX

Diamètre extérieur φ216mm. Rouleau en acier d'anilox. Maille en acier de rouleau d'anilox : 180-300 ligne

ROULEAU EN CAOUTCHOUC

Diamètre extérieur φ200mm. Le rouleau en caoutchouc adopte Guangdong Jingyang. Débordant l'embrayage et le dispositif de marche en ralenti automatique, pour empêcher l'encre sèche. Pièce moyenne à tambour de rouleau en caoutchouc plus haut, pour assurer la qualité d'encre. Le dispositif à verrouillage automatique espacé rapide de fileur, assure l'encre uniforme. Le mécanisme d'entraînement indépendant de distribution de rouleau d'encre, assurent la qualité d'encre.

ROULEAU DE DÉPART

Rouleau de départ diameterφ86mm, alimentation de quatre roues.

La vitesse de rouleau de départ adopte le mécanisme de réglementation de NO--côté-Gap, peut ajuster l'intervalle de 12mm.

Dispositif à verrouillage automatique d'ajustement rapide réglable de dégagement de main, rapide, fiable.

SYSTÈME D'ENCRE

Pompe à diaphragme pneumatique, opération simple, entretien commode, stabilité d'approvisionnement. Encre pneumatique de circulation. Écran pour les impuretés de filtrage, qualité d'impression de garantie.

LA PHASE AJUSTENT LE SYSTÈME

Structure d'engrenage planétaire. Ajustement de ° du calculateur numérique 360, courant et arrêtant des états d'état. Impression de l'ajustement de phase de l'ajustement d'affichage d'ordinateur de PLC. Après des unités distinctes, système remis à zéro automatique (mémoire de gomme).

SYSTÈME DE DIFFICULTÉ DE PHASE

Dispositif de frein, séparation d'unité et combinaison ou ajustement pneumatique de phase, point original d'engrenage de transmission avec la constante

DISPOSITIF ZÉRO

Dispositif automatique-zéro, pour s'assurer que les unités ont une base ajustée uniforme, réduisant des déchets de carton, fonction de mémoire d'édition.

※ RAINANT L'UNITÉ (6 AXES)

slotter de double-couteau de Simple-axe, ajustement interne de structure de dent d'utilisation la taille de la boîte, de sorte que l'huile ne fasse pas les cartons facilement souillés. Taille automatique de carton de contrôle d'ordinateur par la voie de guidage linéaire. axe 6 avec la ligne pré-se plissante en caoutchouc, ligne se plissante, ligne de slotter. La première canalisation de refoulement rond, après avoir préchargé le carton pas facilement pour écraser. Le paquet rond d'aspect d'uréthane de presse ci-dessus, n'endommagera pas le carton. Le mécanisme de traversée d'utilisation d'actions de couteau de slotter, vis avec le guide linéaire, pour déplacer plus flexible et précis. Entaillage de la phase et la taille de boîte, l'ordinateur et la commande numérique électrique. Charge initiale, ajustement se plissant d'espace adopter l'ordinateur et la commande numérique électrique. L'ajustement d'espace d'actions de couteau de slotter adopter la structure à verrouillage automatique. Il y a le couteau élastique de coin-coupe. Peut couper trois, cinq, carton sans ajusté. Préchargez la roue, la roue de pli, l'ordinateur de position transversal de couteau de fente et la commande numérique électrique. Le couteau de slotter adopter la façon d'Anti-couteau. L'ordinateur automatique s'chargent du couteau, peut stocker 999 souvenirs.

DÉPARTEMENT DE DÉCOUPAGE DE ※

1. Meurent le petit pain

1)Le calibre de norme du diamètre 360 de rouleau, rectification superficielle, revêtement dur.

2)Correction d'équilibre pour augmenter la douceur de l'opération.

3)La distance entre les trous fixes de vis du moule de couteau est 100mm dans la direction axiale et 18 également divisés dans la direction radiale.

4)L'utilisation de sertir par replis la taille 22.6mm.

5)L'épaisseur du travail en bois de forme est 13mm.

2. Rouleau de protection en caoutchouc (rouleau supérieur)

Le diamètre extérieur est ¢434.2mm, et la taille de la protection en caoutchouc est ¢452.2mm

1)Le rouleau de protection en caoutchouc est fait d'acier de haute qualité, et la surface est rectifiée.

2)Correction d'équilibre pour augmenter la douceur de l'opération. 3), l'épaisseur de la protection de pied est 8mm, la largeur est 252mm

4)Le rouleau de protection en caoutchouc est mécaniquement conduit par le rouleau s'inversant de transfert, et le mouvement horizontal est 40mm

5)Ajustez manuellement l'espace entre le coupeur et la matrice, la gamme d'ajustement est 0-12mm, et l'affichage précis de cadran est montré.

3. Stimulant d'alimentation-papier et abaisser des rouleaux

1)Rouleau supérieur : tube sans couture avec un diamètre extérieur de φ86 millimètre, équipé de quatre roues d'alimentation de papier, et un dispositif de réglage rapide.

2)Rouleau inférieur : tuyau d'acier sans couture avec le diamètre extérieur de φ155mm, au sol de surface, chrome dur plaqué.

3)L'ajustement manuel de l'espace de papier de rouleau de départ, la gamme d'ajustement est 0-11mm. Affichage précis de cadran.

4. Dispositif de réglage de phase

1)Structure d'engrenage planétaire.

2)La phase de impression adopte l'écran tactile pour commander l'ajustement numérique électrique de 360 degrés (l'opération et l'arrêt peuvent être ajustés).

3)La position horizontale, ajustent manuellement la distance réglable ±10mm.

4)Le rouleau de découpage de plat adopte l'ajustement électrique de la phase, la vitesse de mise à zéro et d'ajustement de plat est rapide, et l'exactitude d'ajustement de plat est haute.
